Moes "ZRM-108-MS / ZIGBEE-MMVR" - Micromodule ZigBee pour volet roulant - Compatible Tuya, Lidl Home, Jeedom etc...
MOES-ZRM-108-MS
24,90 € TTC
Ce micromodule ZigBee pour volet roulant peut être commandé via une box domotique ou une passerelle ZigBee compatible.
- Permet de commander un moteur de volet roulant 100% filaire
- ZigBee 3.0 à 2,4 GHz
- Format micromodule pour montage derrière un interrupteur
- Puissance maximale su moteur : 500 W (2,2 A)
- Alimentation : 230 V 50 Hz
- Entrée pour interrupteur de volet roulant (bistable) ou double poussoir (monostable)
- Fonctions :
- Montée
- Stop
- Descente
- Position en % (nécessite un réglage du temps de montée via un paramètre ZigBee)
- Utilisable depuis n'importe où dans le monde avec l'application smartphone Tuya Smart Life via une passerelle WIFI ZigBee Tuya
- Compatible Google Home, Amazon Alexa et "Siri shortcuts" via une passerelle WIFI ZigBee Tuya
- Compatible :
- Tuya Smart Life (nécessite une passerelle ZigBee Tuya)
- Lidl Home (nécessite une passerelle ZigBee Lidl Home)
- Jeedom (nécessite un dongle ZigBee)
- Home Assistant (nécessite un dongle ZigBee)
- Nécessite le neutre pour son alimentation
- Norme CE
- Garantie 2 ans
Gagnez 49 points lorsque vous m'achetez !
d'une valeur de 0,49 €
Quantité actuellement disponible en stock : 0
Présentation du micromodule ZigBee pour volet roulant Moes
Télécommande via application mobile
Prenez le contrôle total de vos volets roulants où que vous soyez, directement depuis votre smartphone.
Grâce à l'application dédiée, vous pouvez programmer l'ouverture ou la fermeture de vos volets à l'avance, même en cas d'absence.
Gagnez en confort, sécurité et efficacité énergétique grâce à une gestion à distance simple et intuitive.

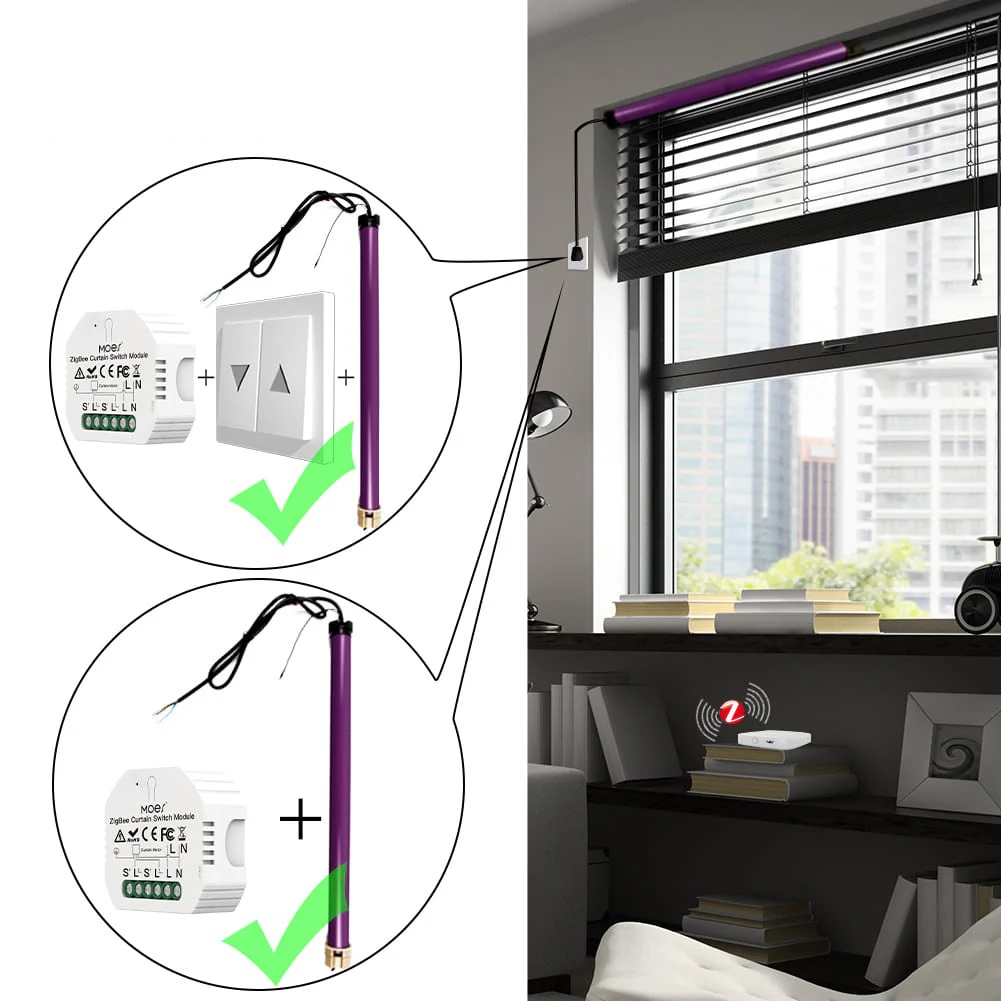

Installation flexible selon vos besoins
Choisissez librement entre une commande via moteur de volet roulant ou une utilisation avec un interrupteur de rideau intelligent.
Cette flexibilité vous permet d’adapter votre installation à votre configuration actuelle ou à vos préférences domotiques, pour un confort optimal et une intégration sur mesure à votre maison connectée.
Câblage du micromodule ZigBee pour volet roulant Moes
Description des bornes :
- Borne N : Neutre d'alimentation provenant du tableau électrique
- Borne L : Phase d'alimentation provenant du tableau électrique
- Borne L1 Output : Sortie "Montée" vers le moteur
- Borne L2 Output : Sortie "Descente" vers le moteur
- Borne S1 : Entrée "Montée" pour interrupteur
- Borne S2 : Entrée "Descente" pour interrupteur
Présentation de l'application smartphone Tuya Smart / Smart Life
| Ce chapitre concerne l'utilisation avec la passerelle ZigBee-WiFi Tuya optionnelle. En cas d'utilisation avec un autre système domotique compatible ZigBee, l'interface et les fonctionnalités dépendront du système domotique utilisé. |
Grâce à l'application Tuya Smart ou Smart Life (toutes deux gratuites), vous pourrez contrôler ce micromodule pour volet roulant à distance mais aussi le programmer.
Un des gros avantages de ce micromodule WiFi pour volet roulant est sa compatibilité avec l'important écosystème d'objets connectés compatibles Tuya (prises, ampoules, thermostats, bouton de volet roulant, interphones vidéos, caméras, etc.).
Cela vous donne donc la possibilité de commander toute votre "maison connectée" depuis une application unique.
Cela vous permet aussi, via la fonction de programmation de scénarios (très simple) intégrée à l'application smartphone Tuya Smart Life, de créer des interactions entre vos objets connectés compatibles Tuya.
Il vous sera par exemple possible de programmer très simplement du bout des doigts des scénarios se basant sur des horaires, le lever/coucher du soleil, l'état d'autres périphériques compatibles Tuya, etc.
De gauche à droite, ces copies d'écran de l'app smartphone Smart Life vous montrent :
- Commande à distance du volet roulant (ouvertire / stop / fermeture)
- Fonctions avancées (Aller à une position intermédiaire en %, régler l'inversion du sens du moteur, régler le temps de montée du volet, ...)
- Fonction programmateur horaire
- Automatisation (scénarios). Dans cet exemple, on ferme automatiquement le volet 15 minutes après le coucher du soleil (crépuscule), horaire automatiquement calculé pour votre ville (ici L'Houmeau dans le 17).
Caractéristiques techniques du micromodule ZigBee pour volets roulant Moes
- Technologie sans fil : ZigBee 3.0
- Dimensions : 5,2 cm (hauteur) x 4,7 cm (largeur) x 1,8 cm (épaisseur)
- Température de fonctionnement : -10 °C à 40 °C
- Humidité de fonctionnement : <80% sans condensation
- Indice de protection : IP20
- Certifications : CE et RoHS
- Référence
- MOES-ZRM-108-MS
- État
- Neuf
- Format
- Module encastrable
- Connexions
- ZigBee
- Compatibilités domotique
- Home Assistant
Jeedom
Lidle Home
Tuya Smart Life - Type de module
- Actionneur
- Usage
- Volets / Stores
- Fonctions
- Entrée pour bouton
ON/OFF - Puissance max. par sortie (W)
- 500W
- Intensité max. par sortie (A)
- 2,2A
- Nombre de sorties
- 2
|
SOMMAIRE |
Présentation
À propos du micromodule ZigBee Moes ZRM-108-MS
Le MOES ZRM-108-MS est un micromodule Zigbee pour volet roulant conçu pour motoriser et automatiser vos stores ou rideaux filaires.
Compatible avec les écosystèmes Tuya, Lidl Home, Jeedom, Home Assistant et Zigbee2MQTT, il permet un contrôle précis de l’ouverture, de la fermeture et de la position intermédiaire via des applications mobiles ou des assistants vocaux comme Google Assistant et Amazon Alexa.
Doté d’une connectivité Zigbee 3.0 et d’un récepteur RF433 MHz (encodage 1527), il offre une double commande : numérique et par télécommande physique.
Son installation est simple grâce à ses dimensions compactes (52×47×18 mm) et sa compatibilité avec les boîtiers d’encastrement standards.
Le module supporte une charge maximale de 500W et fonctionne sous une tension de 90–250V AC, avec une température de fonctionnement de -10°C à +40°C.
La fonction de calibrage du temps de course assure un positionnement précis des volets, et la possibilité de définir des scénarios horaires permet une automatisation complète.
En cas de perte de connexion réseau, le contrôle manuel reste possible via l’interrupteur mural ou la télécommande RF.
Le MOES ZRM-108-MS est donc une solution idéale pour intégrer facilement vos volets roulants dans un système domotique intelligent et évolutif.
Présentation
Description :
- Borne N : Neutre d'alimentation provenant du tableau électrique
- Borne L : Phase d'alimentation provenant du tableau électrique
- Borne L1 Output : Sortie "Montée" vers le moteur
- Borne L2 Output : Sortie "Descente" vers le moteur
- Borne S1 : Entrée "Montée" pour interrupteur
- Borne S2 : Entrée "Descente" pour interrupteur
Câblage du Moes ZRM-108-MS
| RISQUE D’ÉLECTROCUTION ! IL EST FORTEMENT RECOMMANDÉ DE FAIRE APPEL À UN ÉLECTRICIEN QUALIFIÉ. COUPEZ ET SÉCURISEZ LE DISJONCTEUR DE VOTRE INSTALLATION ÉLECTRIQUE ET VÉRIFIEZ L’ABSENCE DE TENSION À L’AIDE D’UN TESTEUR AVANT TOUTE OPÉRATION SUR LE CÂBLAGE. VERROUILLEZ SI POSSIBLE L'ACCÈS AU DISJONCTEUR. EN Tout CAS Indiquez SUR LE TABLEAU électrique : "NE PAS REBRANCHER ! EN TRAVAUX !" |
| À la livraison, les bornes sont vissées. Veillez à les dévisser suffisamment avant de connecter votre câble puis de les serrer fermement (mais sans forcer). Nous recommandons de préférer les câbles rigides monobrins aux câbles souples multibrins. En cas d'utilisation de câbles multibrins, vérifiez bien que des brins "libres" ne créent pas de court-circuit avec les bornes voisines. |
| Il n'est bien sûr pas obligatoire de relier un bouton ou interrupteur sur les bornes S1/S2, vous pouvez les laisser sans aucune connexion. |
| L'alimentation du module doit être protégée par un disjoncteur 5A ou inférieur suivant l'équipement à commander et la section des câbles utilisés. |
| La puissance maximale de ce module est de 500 W avec un moteur. |
Ajout à votre système domotique
- L'appairage du module devra se faire à moins de 2 m (sans obstacle) de la passerelle ou adaptateur ZigBee. Une fois l'appairage effectué, vous pourrez installer le module à l'emplacement souhaité.
- Activez le mode d'ajout / inclusion de périphérique ZigBee sur votre passerelle / box domotique :
- Avec passerelle Tuya Smart / Smart Life / Lidl Home :
- Si vous n'avez pas encore configuré votre passerelle Tuya, suivez d'abord le manuel en français de la passerelle ZigBee WiFi Tuya Smart Life
- Cliquez sur la passerelle ZigBee puis, en bas du menu, sur "Ajouter un sous-appareil".
- Avec passerelle Tuya Smart / Smart Life / Lidl Home :
-
- Avec passerelle Sonoff eWelink :
- Si vous n'avez pas encore configuré la passerelle ZigBee Sonoff, suivez d'abord le manuel en français de la passerelle ZigBee WiFi pour eWelink Sonoff SNZB-BRIDGE
- Cliquez sur la passerelle ZigBee ("Bridge") puis sur "Ajouter"
- Avec passerelle Sonoff eWelink :
-
- Sur Jeedom :
- Vous devez disposer d'un dongle ZigBee et avoir préalablement installé et configuré le plugin ZigBee (voir notre manuel : Installation, configuration et utilisation du plugin ZigBee)
- Allez dans le plugin ZigBee puis cliquez sur "Inclusion".
- Sur Jeedom :
-
- Sur eedomus+ :
- Vous devez avoir préalablement connecté un Dongle ZigBee ZiGate
- Cliquez sur "Configuration" puis sur la eedomus et "Configurer". Dans l'onglet ZiGate, cliquez sur "Permit Join".
- Sur eedomus+ :
-
- Sur Homey : Dans le menu Appareils appuyez sur le bouton + en haut à droite, cherchez l'app Homey puis sélectionnez zigbee et suivez les instructions (le délai d'ajout peut être long).
-
- Sur une Amazon Echo dotée du ZigBee : Dans l'application Alexa, appuyez sur "Ajouter un appareil" puis, tout en bas de la liste, choisissez "autres" et suivez les instructions.
-
- Si vous utilisez une autre passerelle ou logiciel domotique, veuillez consulter son manuel afin de connaitre sa procédure d'appairage ZigBee.
- Alimentez le module.
- Appuyez pendant 7 secondes sur le bouton de réinitialisation du module jusqu'à ce que le bip retentisse rapidement et en continu.
- Votre logiciel domotique doit vous confirmer la détection du module puis vous guider pour terminer son ajout.
| L'utilisation du produit dépend du logiciel domotique utilisé, veuillez consulter la documentation de ce logiciel pour en savoir plus. |
Réinitialisation du Moes ZRM-108-MS
Rétablissez les paramètres d'usine de l'appareil de l'une des manières suivantes (l'appareil entrera automatiquement en mode d'appairage après la réinitialisation) :
- Appuyez sur le bouton de réinitialisation pendant plus de 7 secondes
- Supprimez le sous-appareil sur l'application eWelink
