Introduction à ZigBee
Qu'est-ce que ZigBee ?
ZigBee est un protocole de communication sans fil qui repose sur la norme IEEE 802.15.4.
Il est principalement conçu pour des applications à faible consommation d’énergie, offrant une connectivité dans des réseaux maillés (mesh), ce qui permet une communication robuste et fiable entre les dispositifs, même dans des environnements complexes.

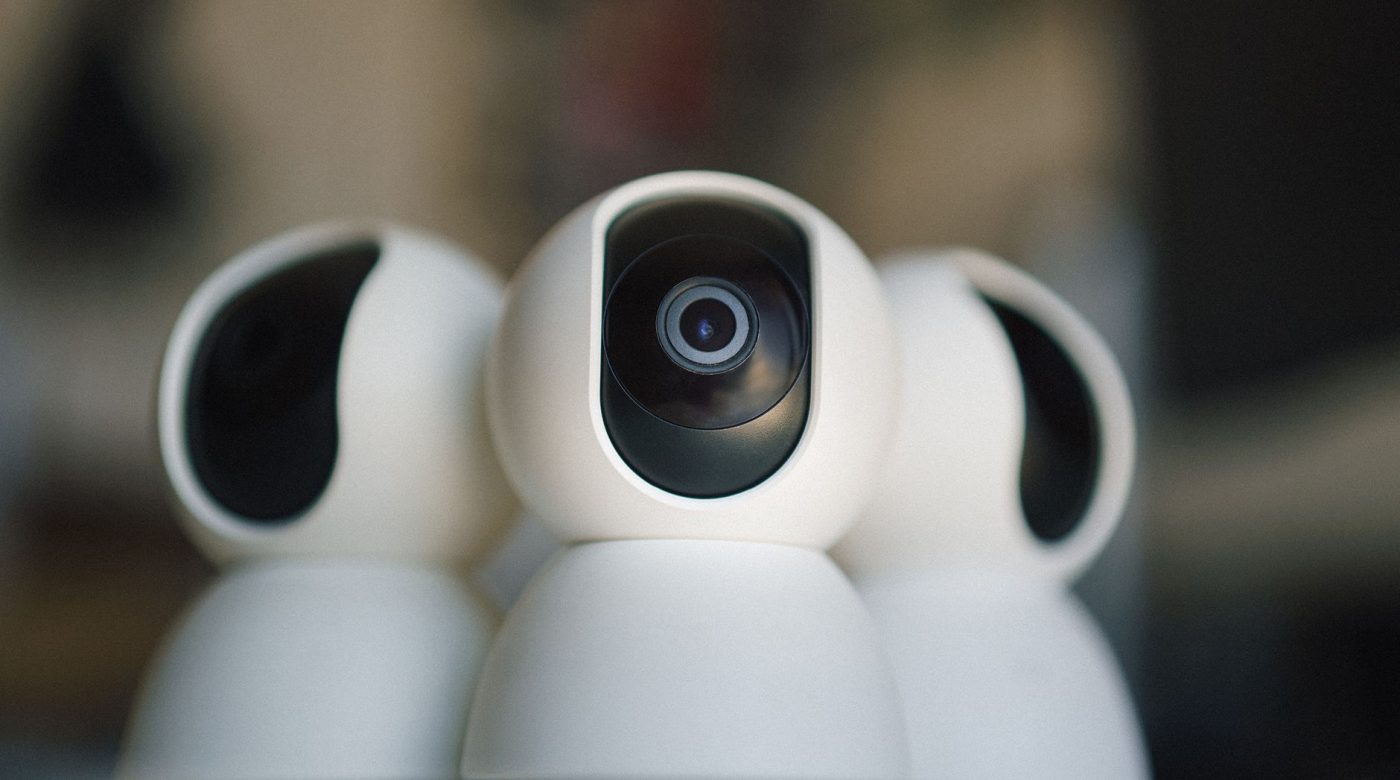

Le protocole ZigBee est particulièrement adapté pour des dispositifs IoT (Internet of Things), tels que des capteurs, des ampoules intelligentes, des thermostats, des caméras de sécurité et des dispositifs domotiques.
Grâce à sa capacité à supporter des réseaux maillés, ZigBee permet de relier un grand nombre d'appareils sans que chacun ait besoin d'un point de connexion direct à un routeur ou à une source d'alimentation.
Pourquoi utiliser ZigBee ?
-
Faible consommation d’énergie : ZigBee a été conçu spécifiquement pour des applications nécessitant une consommation d’énergie faible, ce qui le rend idéal pour les dispositifs alimentés par batterie, tels que les capteurs de mouvement, les thermostats, les ampoules, etc.
La technologie peut supporter des appareils qui fonctionnent sur batterie pendant des années. -
Portée étendue : Grâce à sa topologie de réseau maillé, ZigBee peut relayer des données à travers de multiples appareils, augmentant ainsi la portée du réseau.
Cela est particulièrement utile dans des environnements domestiques ou industriels où les dispositifs doivent communiquer sur de longues distances. -
Sécurité intégrée : ZigBee utilise un chiffrement AES-128, un standard de sécurité éprouvé, pour protéger les données qui circulent dans le réseau.
Cela garantit que vos données personnelles restent sécurisées, même dans des environnements où plusieurs appareils sont interconnectés. -
Interopérabilité : ZigBee est conçu pour être compatible avec un large éventail de dispositifs et d'appareils provenant de différents fabricants, ce qui permet de créer des systèmes domotiques interopérables sans se limiter à un seul écosystème de produits.
Architecture de ZigBee
Composants clés du réseau ZigBee
Un réseau ZigBee est composé de plusieurs types de dispositifs, chacun jouant un rôle spécifique pour garantir une communication fiable et fluide :
-
Le Coordinateur ZigBee (ZC) : Le coordinateur est le cœur du réseau ZigBee.
Il est responsable de la gestion du réseau en entier.
Il initialise le réseau, attribue des adresses aux nouveaux appareils, gère les relations entre les appareils, et décide du routage des messages.
Un réseau ZigBee ne peut avoir qu’un seul coordinateur à la fois.- Rôle : Création et gestion du réseau.
- Caractéristiques : Chaque réseau ZigBee commence par un coordinateur. Il peut également avoir des responsabilités supplémentaires, telles que le stockage de la clé de sécurité du réseau.
-

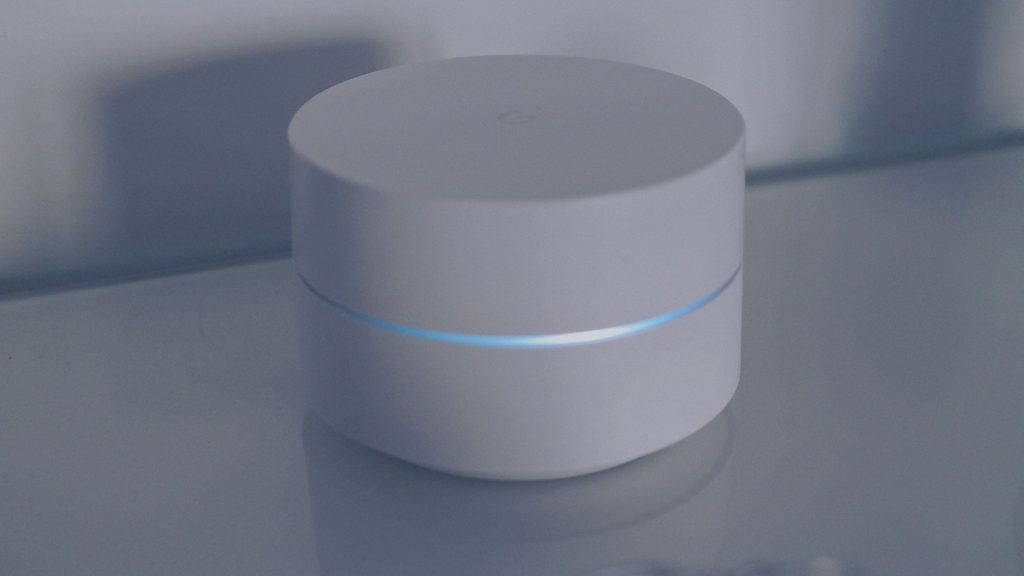

Les Routeurs ZigBee (ZR) : Les routeurs permettent d'étendre la portée du réseau.
En tant que dispositifs actifs, ils reçoivent et retransmettent les messages entre les appareils.
Les routeurs ne sont pas alimentés par des batteries, ils sont toujours connectés à une source d’alimentation.- Rôle : Transmission des messages.
- Caractéristiques : Les routeurs permettent à des dispositifs plus éloignés d’être intégrés dans le réseau sans perte de connectivité.
-
Les Dispositifs de Fin (ZED) : Les dispositifs de fin sont les appareils consommateurs, souvent alimentés par batterie, qui échangent des données avec le reste du réseau.
Ce sont généralement des capteurs, des interrupteurs ou des appareils tels que des thermostats et des ampoules intelligentes.- Rôle : Collecte et envoi de données (capteurs), ou réception de commandes (actionneurs).
- Caractéristiques : Faible consommation d’énergie, interagissent avec les routeurs pour transmettre ou recevoir des données.
Topologie du réseau
ZigBee repose sur une topologie en maillage (mesh) qui permet à chaque appareil d’agir comme un relais.
Cela permet une communication bidirectionnelle, de sorte qu'un appareil peut transmettre un message, et s'il y a une perte de signal ou un obstacle, d'autres appareils peuvent relayer cette communication.
Les topologies du réseau ZigBee incluent :
- Réseau en étoile : Un appareil central (coordinateur) se connecte à plusieurs appareils.
- Réseau en arbre : Le coordinateur est le point central, et les routeurs s'occupent de relayer les messages.
- Réseau maillé (Mesh) : Tous les appareils du réseau (coordinateur, routeurs, appareils finaux) sont interconnectés, permettant à chaque appareil de relayer les messages pour assurer leur bonne transmission, même si un appareil tombe en panne.
Fonctionnement de ZigBee
Protocoles et bandes de fréquence
ZigBee fonctionne principalement dans les bandes de fréquences 2,4 GHz, 915 MHz et 868 MHz.
La bande de 2,4 GHz est la plus courante, mais elle peut être sujette à des interférences avec d'autres technologies sans fil comme Wi-Fi et Bluetooth.
Pour atténuer cela, ZigBee utilise un mécanisme de gestion dynamique du spectre pour choisir les canaux les moins encombrés.
- 2,4 GHz : Utilisé pour les réseaux mondiaux. Cette bande permet des débits allant jusqu’à 250 Kbps.
- 868 MHz : Utilisé principalement en Europe.
- 915 MHz : Utilisé principalement en Amérique du Nord.
Les canaux dans la bande 2,4 GHz sont espacés de 5 MHz, et ZigBee peut fonctionner sur 16 canaux.
Le protocole est conçu pour choisir automatiquement le meilleur canal afin de minimiser les interférences.
Sécurité du réseau ZigBee
ZigBee garantit la sécurité des données grâce à des mécanismes de chiffrement et d'authentification.
Le chiffrement AES-128 est utilisé pour garantir que les informations échangées entre les appareils soient protégées contre les interceptions.
De plus, un système d'authentification basé sur des clés est utilisé pour s'assurer que seuls les appareils autorisés peuvent rejoindre le réseau.
Gestion des Clés de Sécurité :
- Clé de Réseau (NWK) : Utilisée pour sécuriser les communications au sein du réseau.
- Clé de Dispositif (DEV) : Utilisée pour identifier chaque appareil de manière unique.
Routage et transmission
ZigBee utilise un protocole de routage basé sur l’algorithme AODV (Ad hoc On-demand Distance Vector), qui permet de déterminer le meilleur chemin pour transmettre les données, en fonction de la topologie dynamique du réseau.
Lorsqu'un appareil doit envoyer un message, il choisit un chemin optimal, et si ce chemin devient indisponible, le réseau ajustera automatiquement le routage pour trouver un autre chemin viable.
Comparaison avec d'autres protocoles
Pour mieux comprendre la position de ZigBee par rapport aux autres protocoles, voyons comment il se compare à Wi-Fi, Z-Wave, et Bluetooth.
| ZigBee | Wi-Fi | Z-Wave | Bluetooth | |
| Bande passante | Jusqu’à 250 Kbps | 54 Mbps (Wi-Fi 5) / 1,3 Gbps (Wi-Fi 6) |
Jusqu’à 100 Kbps | Jusqu’à 3 Mbps |
| Consommation d'énergie | Très faible (idéal pour capteurs) |
Haute, non adapté pour les appareils alimentés par batterie |
Faible, mais plus élevé que ZigBee |
Faible, mais dépend du mode d’utilisation |
| Portée | 10-100 mètres (selon l'environnement) |
50-100 mètres (selon l'environnement) |
30-50 mètres (selon l'environnement) |
10-100 mètres (selon l'environnement) |
| Topologie du réseau | Maillée (mesh) | Point à point, infrastructure | Maillée (mesh) | Point à point ou en réseau maillé (Bluetooth Mesh) |
| Sécurité | AES-128 bits | WPA2, WPA3 | AES-128 bits | AES-128 bits |
| Interopérabilité | Excellente avec des appareils ZigBee |
Bonne avec des appareils compatibles Wi-Fi |
Bonne avec les appareils Z-Wave |
Bonne avec les appareils Bluetooth compatibles |
| Coût | Faible coût, souvent intégré dans des appareils abordables |
Relativement élevé, nécessite des routeurs |
Modéré, surtout pour les équipements dédiés |
Faible coût pour des appareils comme des écouteurs, mais peut être plus coûteux pour des dispositifs industriels |
| Exemples d'applications | Domotique, IoT, capteurs sans fil, appareils connectés |
Streaming vidéo, navigation internet, réseaux domestiques |
Domotique, surveillance à domicile |
Écouteurs sans fil, transfert de données à courte distance |
Applications et utilisation de ZigBee
Domotique et maison connectée
L’une des applications les plus populaires de ZigBee est dans les systèmes de domotique et de maisons intelligentes.
Des plateformes telles que Amazon Alexa, Google Home et Apple HomeKit intègrent souvent ZigBee pour connecter une gamme d’appareils intelligents.
Ces appareils peuvent être contrôlés à distance via des applications mobiles, des assistants vocaux ou des interfaces web.
Exemple d'utilisation :

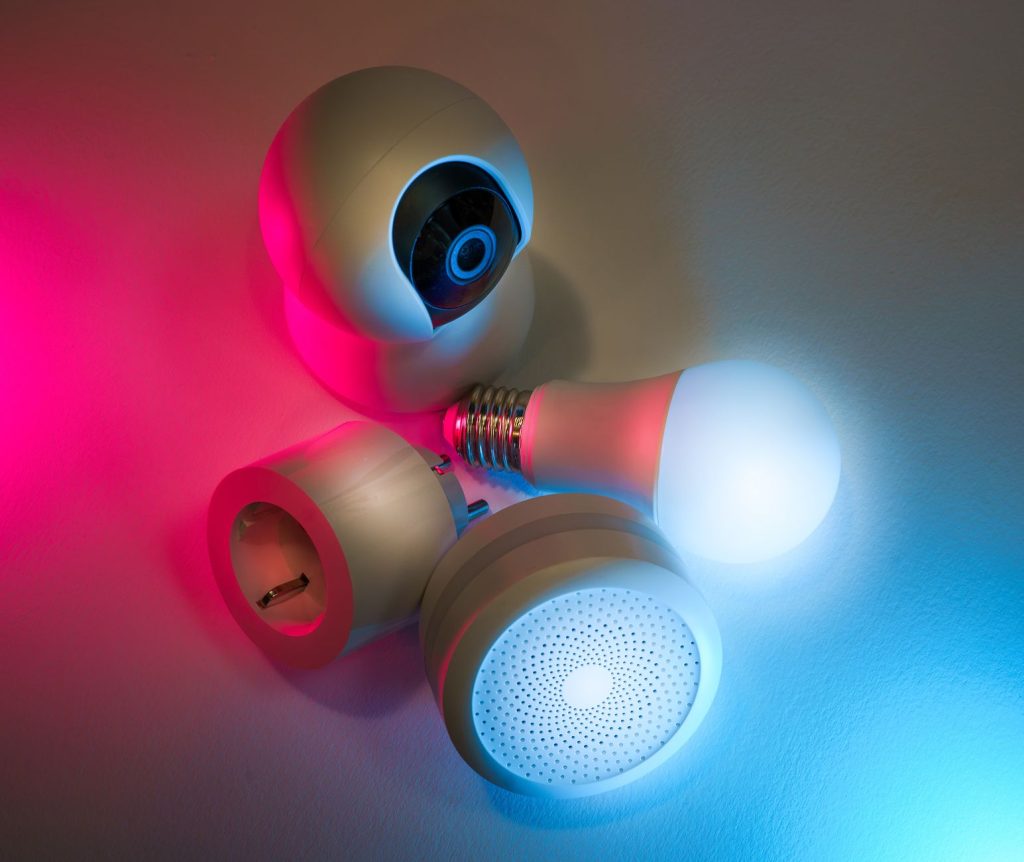

- Éclairage intelligent : Vous pouvez installer des ampoules ZigBee dans votre maison et les contrôler via une application mobile ou un assistant vocal. Ces ampoules peuvent également être programmées pour s'allumer et s'éteindre en fonction de l'heure de la journée ou de la présence détectée dans une pièce.
- Sécurisation de la maison : Des capteurs de mouvement, des détecteurs d’ouverture de porte ou des caméras de sécurité ZigBee peuvent être intégrés à un système de sécurité domestique. Lorsqu'une anomalie est détectée (par exemple, une porte s'ouvre en dehors des heures prévues), le système peut envoyer une alerte à votre téléphone.
Conclusion
Avec sa faible consommation d’énergie, sa sécurité renforcée et sa capacité à gérer de grands réseaux, ZigBee se positionne comme une solution idéale pour les environnements domotiques, les capteurs IoT et les applications nécessitant une connectivité fiable sans compromis sur la consommation d'énergie.
