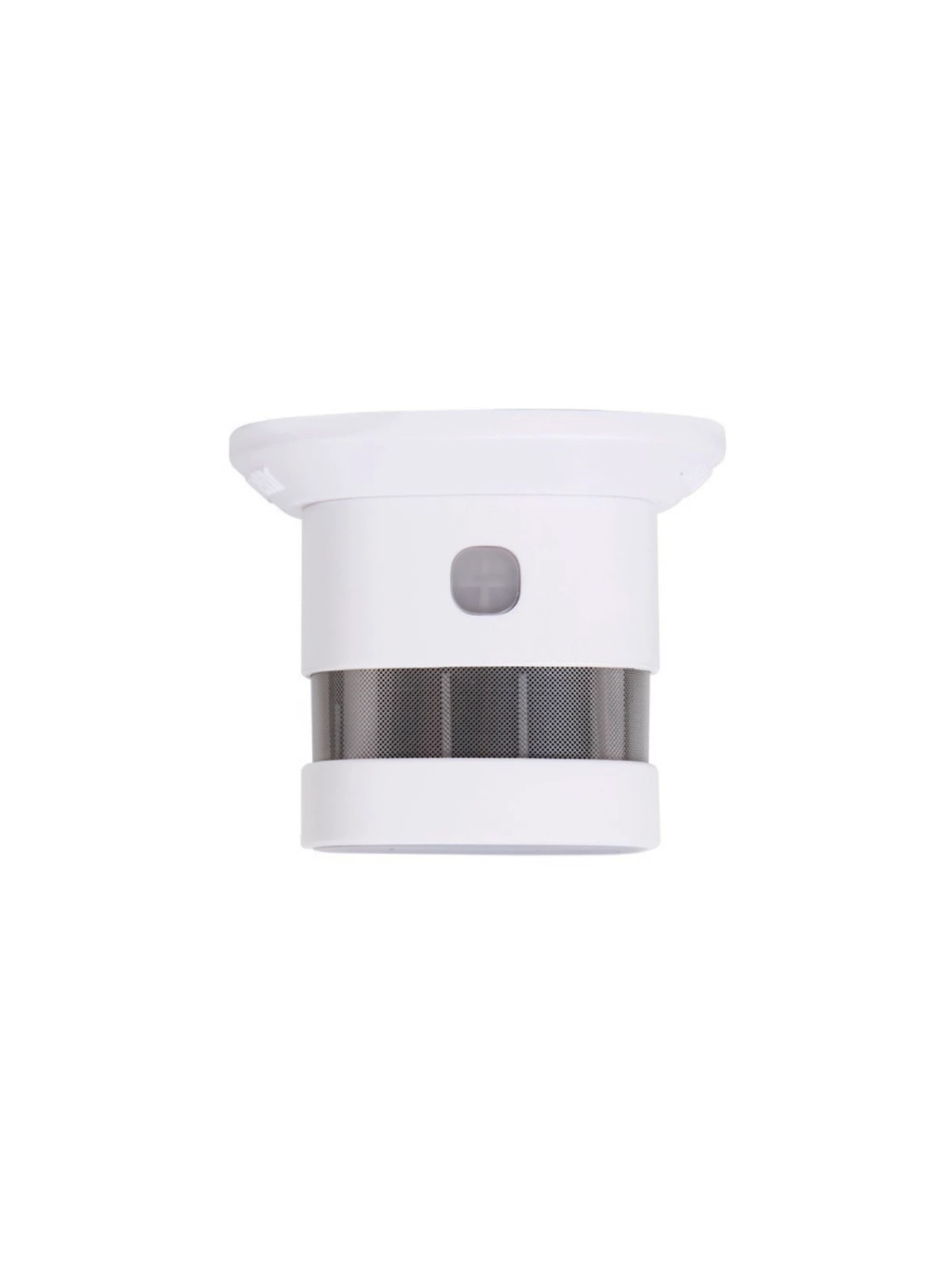

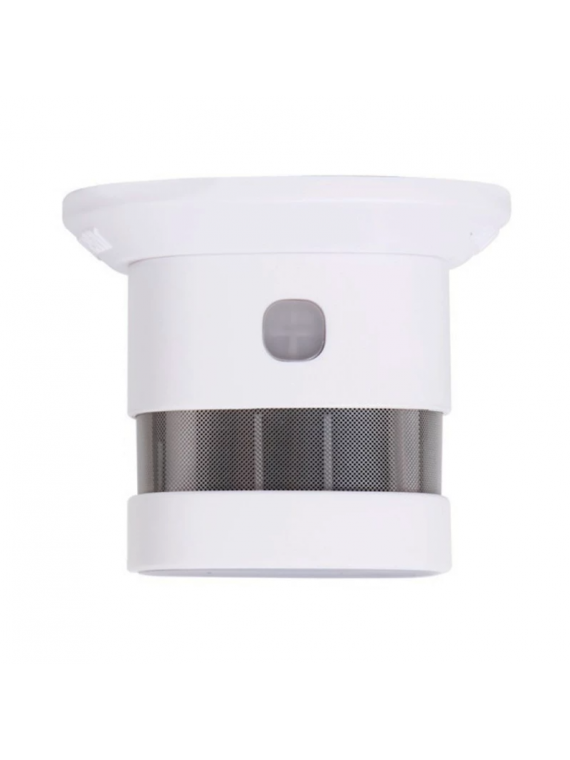

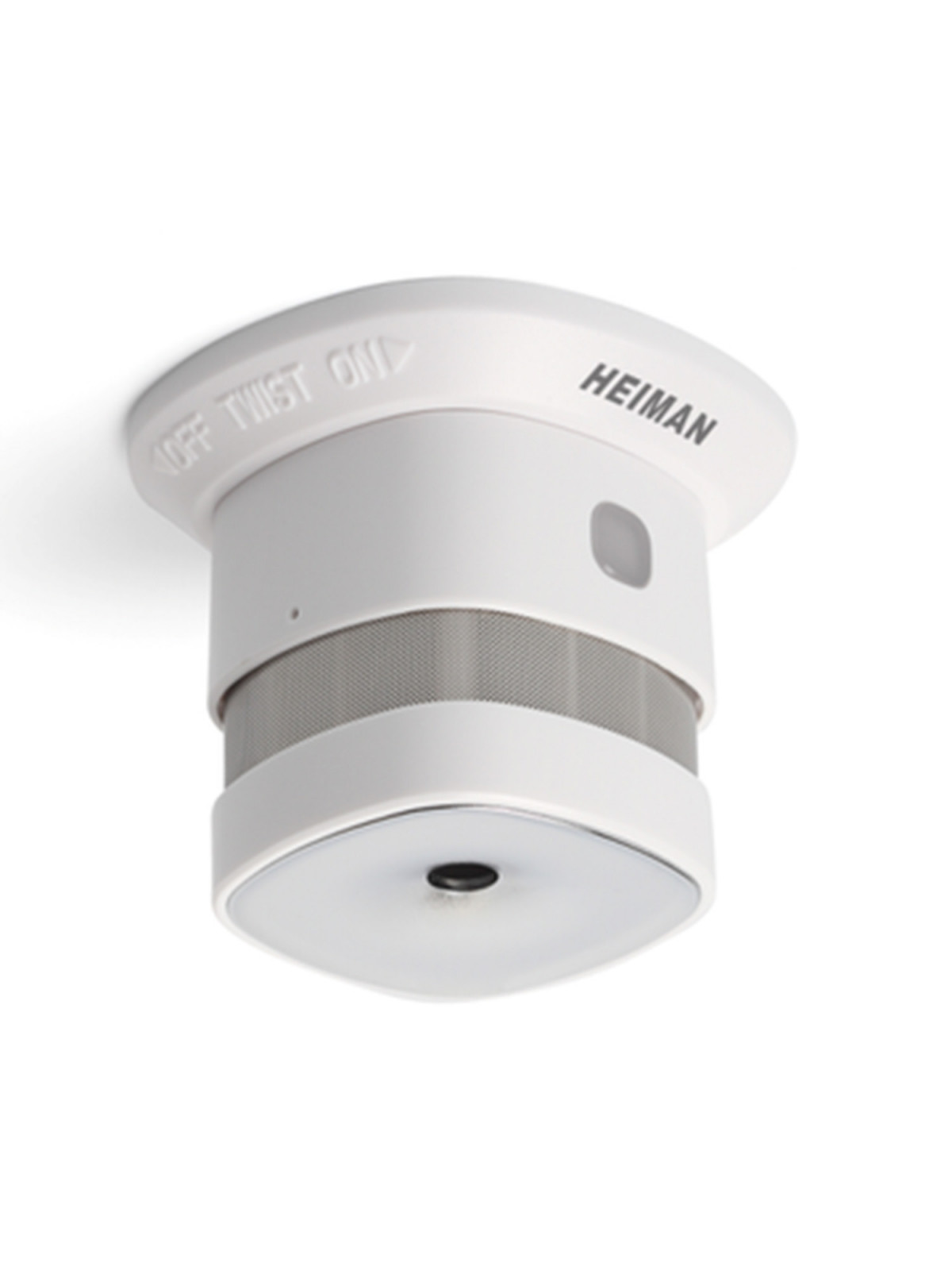

Heiman HS1SA-E "Smoke Sensor" ZigBee - Détecteur de fumée DAAF (norme EN14604)

Où installer les détecteurs de fumée ?

Pour une protection optimale, il est conseillé d’installer des détecteurs de fumée dans toutes les chambres, pièces de vie, lieux de stockages, caves, hall d’entrée et couloirs avec au minimum un détecteur par étage (dans le cas où d’un détecteur unique par étage, préférer un lieu central comme un couloir d’accès aux chambres par exemple).

Il est recommandé d’installer un détecteur de fumée dans chaque pièce séparée par une porte car la fumée pourrait être bloquée par la porte et empêcher la détection de fumée par le détecteur du couloir.

Si un couloir mesure plus de douze mètres de long, il est recommandé d’installer un détecteur à chaque extrémités.
Le détecteur doit être installé au plafond, le plus proche du centre de la pièce et dans tous les cas à plus de 10cm du mur le plus proche.

Si et uniquement si le montage au plafond n’est pas possible, il est possible de fixer le détecteur au mur entre 15cm (minimum) et 30cm (maximum) du plafond.

Où ne pas installer de détecteur de fumée ?

Pour éviter les déclenchements intempestifs liés aux fumées de cuisson, à la vapeur d’eau ou aux gaz d’échappements, il ne faut pas installer de détecteur dans les cuisines, salles de bain ou garage.

Dans le cas d’une cuisine ouverte, il est recommandé de positionner le détecteur à plus de 6 mètres de la zone de cuisson.

Il est recommandé de ne pas positionner de détecteur à moins de 3 mètres d’une salle de bain.

Il faut aussi prendre en compte les flux d’air provoqué par les systèmes VMC pouvant amener un air chargé en particules de fumée depuis la cuisine vers les WC ou la salle de bains, en passant par le couloir.

A l’inverse, les entrées d’air, les systèmes de ventilation ou de climatisation peuvent empêcher la fumée d’arriver jusqu’au détecteur.

Les plafond en double pentes peuvent créer des «zones mortes» ou l’air ne circule pas, ce qui peut empêcher la détection si le détecteur est positionné trop haut.

Dans les endroits très poussiéreux la poussière peut se déposer sur le capteur optique et créer de fausses alarmes, la poussière peut aussi gêner le passage de l’air dans le capteur et empêcher la détection.

Dans les endroits infestés par les insectes, il est possible que des insectes entrent dans le détecteur et déclenchent de fausses alarmes. Si vous avez beaucoup d’insectes, il est important de traiter pour les éliminer.

Et n'oubliez pas !

Présentation

Description

Ce produit est un détecteur de fumée photoélectrique, c'est un dispositif d'avertissement de fumée.

Les détecteurs de fumée photoélectriques sont plus efficaces pour détecter les incendies lents qui couvent pendant des heures avant de s'enflammer, comme les cigarettes qui brûlent dans les canapés ou la literie.

Veuillez noter qu'il ne peut pas détecter le gaz, la chaleur ou les flammes.

Il ne peut pas empêcher ou éteindre un incendie.

Une fois la fumée détectée, la LED rouge clignote rapidement et le klaxon émet une alarme.

Les détecteurs de fumée doivent être installés dans tous les endroits nécessaires, tels que les salons, les entrepôts, les sous-sols, les greniers, etc.

Informations techniques

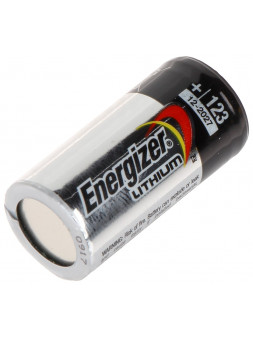

• Tension de fonctionnement : DC3V (Pile Lithium CR123A)
• Niveau sonore : 85dB à 3 mètres
• Température de fonctionnement : -10°C à +50°C
• Humidité de fonctionnement : Jusqu'à 95%
• Dimensions : 60 x 60 x 49,2 mm

Conseils

• Cette alarme est spécialement conçue pour une utilisation domestique et peut ne pas être en mesure de fournir une alerte incendie suffisante dans les espaces publics.
• Veuillez ne pas l'installer dans les salles de bains et autres endroits humides, poussiéreux ou gras. Ne l'installez pas dans des endroits aérés où se trouvent un climatiseur ou un ventilateur, etc.
• Veuillez garder l'alarme propre, ne laissez pas la poussière et la saleté grasse s'accumuler dessus. Il est suggéré de la nettoyer tous les 6 mois avec un nettoyant ménager et une brosse douce.
• La durée de vie de l'alarme est de 10 ans. Veuillez remplacer cette alarme 10 ans plus tard, même si elle peut fonctionner.
• Si une alarme se déclenche, veuillez y prêter attention. Outre l'utilisation correcte de l'alarme de fumée, nous devons également renforcer la sensibilisation à la sécurité incendie.

Installation

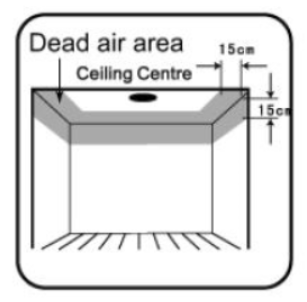

Montage sur plafond plat

L'emplacement privilégié pour l'installation du détecteur de fumée est le centre du plafond, car la fumée, la chaleur et les produits combustibles montent jusqu'au plafond et se propagent latéralement.
Gardez une distance d'au moins 30 cm par rapport aux lumières ou à la décoration et d'au moins 17 cm par rapport aux murs et aux coins.

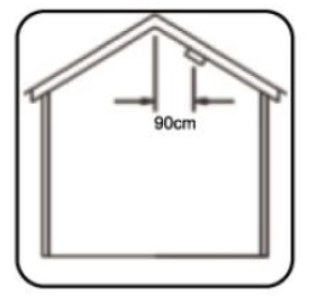

Montage sur plafond incliné

Si le plafond est incliné, veuillez installer le détecteur de fumée à une distance horizontale de 90 cm du haut du plafond.

Installation

• Rotation dans le sens inverse des aiguilles d'une montre, retirez le support de la base d'installation.

• Fixez le support au plafond à l'aide de vis.
• Retirez l'adhésif double face et collez l'alarme au plafond.

• Retirez la bande isolante de la batterie pour mettre le détecteur sous tension et faites pivoter l'alarme dans le sens des aiguilles d'une montre dans le support.

Réseau ZigBee

Ajout à un réseau ZigBee

• Démarrez le mode d'apprentissage sur votre passerelle Zigbee
• Appuyez sur le bouton réseau pendant 5 secondes -> la LED verte clignote rapidement

Réinitialisation

• Appuyez sur le bouton réseau pendant 5 secondes -> la LED verte clignote rapidement

Utilisation de l'appareil

LED et Alarme

Si le détecteur de fumée ne fonctionne pas normalement, veuillez suivre les procédures ci-dessous pour résoudre le problème :

• Le détecteur de fumée ne sonne pas, veuillez vérifier si le détecteur est correctement fixé au support de montage.
• La batterie est épuisée, veuillez la remplacer immédiatement.
• Défauts causés par la saleté, la poussière et l'huile, etc. Veuillez nettoyer correctement le détecteur de fumée.

Mise en sourdine et test

Veuillez vous assurer qu'il n'y a aucun risque réel d'incendie lorsque vous utilisez la fonction mise en sourdine.

Si de la fumée non urgente provoque des alarmes intempestives, veuillez ne pas arrêter l'alarme en bloquant le détecteur de fumée ou sous d'autres formes.

Vous pouvez appuyer sur le bouton Hush/Test pour arrêter temporairement l'alarme.

Dix minutes plus tard, le détecteur de fumée reviendra à son état de fonctionnement normal.

Appuyez et relâchez le bouton de test pour tester l'alarme.

L'alarme émettra des bips courts et forts.

Cela signifie que le détecteur de fumée peut fonctionner normalement.

L'alarme peut cesser de sonner une fois le bouton de test relâché.

Il est suggéré de tester le détecteur de fumée au moins une fois par mois.

N'utilisez pas de flamme nue pour tester ce détecteur de fumée.
