Qubino Shelly "Wave Pro Dimmer 1PM" - Module variateur 200W format DIN Z-Wave+ série 800
Shelly Wave Pro Dimmer 1PM est un variateur intelligent à 1 canal sur rail DIN avec surveillance de l'alimentation. Convient pour l'automatisation de la maison et des installations avec télécommande.
- ZWave Plus série 800
- Type de variation: 'Trailing edge' (coupure de phase arrière)
- Mesure de puissance
- Calibration automatique du variateur
- Utilisation de vos interrupteurs (commande à un ou deux boutons)
- Luminosité min./max. réglable
- Vitesse d'atténuation et temps de transition réglables
- Montage sur rail DIN
- Configuration automatique avec SmartStart
- Authentification à 2 facteurs (2FA) pour un niveau de sécurité optimal
- Prend en charge les mises à jour du micrologiciel (firmware) par voie aérienne (OTA)
- Nécessite le neutre pour son alimentation
- Garantie 2 ans
Présentation du Qubino Shelly Wave Pro Dimmer 1PM
Shelly Wave Pro Dimmer 1PM est un variateur connecté à un canal, montable sur rail DIN et doté d'un système de suivi de la puissance.
Il permet de contrôler, de faire varier l'intensité et de mesurer la puissance de plusieurs lampes halogènes, LED à intensité variable et transformateurs ferromagnétiques entre 110 et 240 V.
Différents types d'actions, de scénarios et de programmations peuvent être définis pour synchroniser votre environnement avec vos activités quotidiennes ou vos besoins professionnels.
Caractéristiques électriques du Qubino Shelly Wave Pro Dimmer 1PM
- Alimentation :
- 100V à 240V alternatif 50Hz/60Hz (neutre obligatoire)
- Puissance maximale de sortie :
- Avec des LED compatible variateur :
- Avec une alimentation en 230V alternatif : 0,86A / 200W
- Avec des ampoules incandescentes/halogènes 230V :
- Avec une alimentation en 230V alternatif : 0,86A / 200W
- Avec des transformateurs à noyau de fer :
- Avec une alimentation en 230V alternatif : 0,86A / 200W
- Avec des transformateurs électroniques :
- Avec une alimentation en 230V alternatif : 0,86A / 200W
- Avec des LED compatible variateur :
- Compatible avec les boutons bistables (On/Off) ou monostables (impulsion par bouton-poussoir)

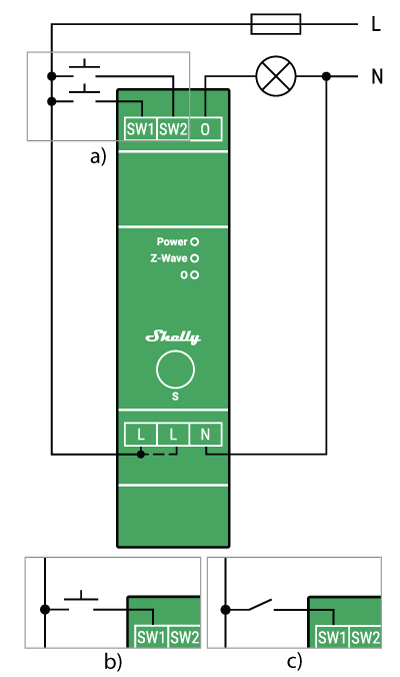

Câblage du Qubino Shelly Wave Pro Dimmer 1PM
Avec alimentation en 230V alternatif :
- L = Alimentation phase (fil généralement rouge)
- N = Alimentation neutre (fil bleu)
- SW1 = Entrée pour bouton (câblage à la phase) : Contrôle la sortie O
- SW2 = Entrée pour bouton (câblage à la phase)
- O = Sortie variateur.
Caractéristiques techniques du Qubino Shelly Wave Pro Dimmer 1PM
- Technologie : Z-Wave+ série 800
- Alimentation : 110 - 240 V CA, 50/60 Hz
- Consommation électrique : < 0,3 W
- Protection externe :10 A, caractéristique de déclenchement B ou C, pouvoir de coupure 6 kA, classe de limitation d'énergie 3
- Mesure de puissance [W] : Oui
- Max. Puissance de sortie max. : 200 W
- Protection contre la surchauffe : Oui
- Protection contre les surcharges : Oui
- Protection contre les surtensions : Oui
- Distance : Jusqu'à 40 m en intérieur
- Répéteur Z-Wave® : Oui
- CPU : Z-Wave® S800
- Bandes de fréquence Z-Wave® : 868,4 MHz
- Puissance de fréquence radio maximale transmise dans la ou les bandes de fréquence : < 25 mW
- Dimensions (H x L x P) : 94 x 19 x 69 ± 0,5 mm
- Poids : 75 g
- Montage : Rail DIN
- Température ambiante : -20 °C à 40 °C
- Humidité : 30 % à 70 % HR
- Certifications : CE
- Référence
- QUB_WAVEPRODIMMER-1PM
- État
- Neuf
- Format
- Fixation sur rail DIN
- Connexions
- Z-Wave (puce série 100)
Z-Wave+ (puce série 500)
Z-Wave+ (puce série 700)
Z-Wave+ (puce série 800) - Compatibilités domotique
- Homey / Homey Pro
- Type de module
- Actionneur
- Usage
- Eclairage
- Fonctions
- Consommation
Entrée pour bouton
Répéteur
Variation - Alimentation
- Secteur 230V
- Puissance max. par sortie (W)
- 200W
- Intensité max. par sortie (A)
- 0,86A
- Nombre de sorties
- 1
SOMMAIRE |
Présentation
À propos de Shelly Qubino
Shelly Qubino est une gamme des dispositifs innovants gérés par microprocesseur, qui permettent de contrôler à distance des circuits électriques à l'aide d'un Smartphone, d'une tablette, d'un PC ou d'un système domotique.
Ils fonctionnent sur le protocole de communication sans fil Z-Wave™, à l'aide d'une passerelle.
Lorsque la passerelle est connectée à Internet, vous pouvez contrôler les dispositifs Shelly Qubino à distance, où que vous soyez.
Les dispositifs Shelly Qubino peuvent fonctionner dans n'importe quel réseau Z-Wave™ avec d'autres dispositifs certifiés Z-Wave™ provenant d'autres fabricants.
Tous les nœuds du réseau alimenté par le réseau électrique serviront de répéteurs, quel que soit le fournisseur, afin d'accroître la fiabilité du réseau.
Les dispositifs sont conçus pour fonctionner avec les anciennes générations des dispositifs et de passerelles Z-Wave™.
À propos du Wave Pro Dimmer 1PM
Le Qubino Shelly Wave Pro Dimmer 1PM est un module variateur intelligent au format DIN, conçu pour offrir un contrôle avancé et précis de vos lumières jusqu’à 200W.
Doté de la technologie Z-Wave Série 800, il garantit une communication ultra-stable et performante avec votre système domotique, tout en s’intégrant facilement dans un tableau électrique.
Grâce à sa fonctionnalité de mesure de consommation intégrée, ce variateur ne se limite pas à contrôler l’intensité lumineuse : il vous permet également de surveiller et d’optimiser la consommation énergétique de votre éclairage.
Cette solution est idéale pour ceux qui souhaitent allier confort, économie d’énergie et modernité dans leur installation électrique.
Avec son format DIN compact, le Shelly Wave Pro Dimmer 1PM est conçu pour une installation rapide et une compatibilité étendue avec les équipements Z-Wave.
Simplifiez et automatisez votre gestion de l’éclairage avec un appareil fiable et innovant, parfaitement adapté aux maisons intelligentes.
Les caractéristiques les plus importantes
- Alimentation : 110 - 240 V CA, 50/60 Hz
- Consommation électrique : < 0,3 W
- Mesure de puissance [W] : Oui
- Max. Puissance de sortie max. : 200 W
- Protection contre la surchauffe : Oui
- Protection contre les surcharges : Oui
- Protection contre les surtensions : Oui
- CPU : Z-Wave® S800
- Bandes de fréquence Z-Wave® : 868,4 MHz
- Température ambiante : -20 °C à 40 °C
- Humidité : 30 % à 70 % HR
Cet appareil peut être utilisé avec tous les appareils certifiés Z-Wave et devrait être compatible avec de tels appareils fabriqués par d'autres fabricants. |
Installation
ATTENTION !
|
Instructions d'installation
Légende :
- L = Alimentation phase (fil généralement rouge)
- N = Alimentation neutre (fil bleu)
- SW1 = Entrée pour bouton (câblage à la phase) : Contrôle la sortie O
- SW2 = Entrée pour bouton (câblage à la phase)
- O = Entrée et sortie du "contact sec". Ces bornes sont libres de potentiel, c'est à dire que par défaut aucune tension n'est présente. Vous pouvez appliquer une tension totalement indépendante de l'alimentation.
- S : Bouton S
Câblage avec différents type de boutons :
ATTENTION ! Ne laissez pas les enfants jouer avec les boutons/interrupteurs connectés au Dispositif. Gardez les dispositifs permettant de contrôler Shelly Qubino à distance (téléphone portable, tablette, ordinateur), hors de portée des enfants. |
Réseau Z-Wave
Ajout (Inclusion) au réseau Z-Wave
Ajout (inclusion) SmartStart :
Les produits compatibles SmartStart peuvent être ajoutés à un réseau Z-Wave® en scannant le code QR Z-Wave® présent sur l'appareil avec une passerelle fournissant l'inclusion SmartStart.
Aucune autre action n'est requise et l'appareil SmartStart sera ajouté automatiquement dans les 10 minutes suivant sa mise sous tension à proximité du réseau.
- Avec l'application de passerelle, scannez le code QR sur l'étiquette de l'appareil et ajoutez la clé spécifique à l'appareil (DSK) Security 2 (S2) à la liste de provisionnement dans la passerelle.
- Connectez l'appareil à une alimentation électrique.
- Vérifiez si la LED bleue clignote en mode 1. Si c'est le cas, l'appareil n'est pas ajouté à un réseau Z-Wave®.
- L'ajout sera lancé automatiquement quelques secondes après la connexion de l'appareil à une alimentation électrique et l'appareil sera ajouté automatiquement à un réseau Z-Wave®.
- La LED bleue clignotera en mode 2 pendant le processus d'ajout.
- La LED verte clignotera en mode 1 si l'appareil est ajouté avec succès à un réseau Z-Wave®.
Ajout (inclusion) avec l'interrupteur/le bouton-poussoir :
- Raccordez le Dispositif à une source d'alimentation.
- Vérifiez si le voyant LED bleu clignote en Mode 1. Si c'est le cas, le Dispositif n'est pas ajouté dans un réseau Z-Wave™.
- Activez le mode ajout/suppression sur la passerelle.
- Basculez 3 fois l'interrupteur/bouton-poussoir branché à l'une des bornes SW (SW, SW1, SW2, etc.) en l'espace de 3 secondes (cette procédure met le Dispositif en Learn mode**). Le Dispositif doit recevoir 3 fois le signal de marche/arrêt, ce qui signifie qu'il faut appuyer 3 fois sur le bouton-poussoir ou sur l'interrupteur à bascule.
- Le voyant LED bleu clignote en Mode 2 pendant le processus d'inclusion (ajout).
- Le voyant LED vert clignote en Mode 1 si le Dispositif est ajouté avec succès à un réseau Z-Wave™.
* L'état LEARN MODE permet au Dispositif de recevoir des informations sur le réseau de la part de la passerelle.
Ajout (inclusion) avec le bouton S :
- Raccordez le Dispositif à une source d'alimentation.
- Vérifiez si le voyant LED bleu clignote en Mode 1. Si c'est le cas, le Dispositif n'est pas ajouté dans un réseau Z-Wave™.
- Activez le mode ajout/suppression sur la passerelle.
- Pour passer en mode Réglage, appuyez rapidement sur le bouton S du Dispositif et maintenez-le enfoncé jusqu'à ce que le voyant LED devienne bleu fixe.
- Relâchez rapidement puis maintenez enfoncé (>2 s) le bouton S du Dispositif jusqu'à ce que le voyant LED bleu se mette à clignoter en Mode 3. Si vous relâchez le bouton S, le LEARN MODE démarre.
- Le voyant LED bleu clignote en Mode 2 pendant le processus d'inclusion (ajout).
- Le voyant LED vert clignote en Mode 1 si le Dispositif est ajouté avec succès à un réseau Z-Wave™.
En cas ajout (d'inclusion) de la Security 2 (S2), une boîte de dialogue apparaîtra vous invitant à saisir le code PIN correspondant (5 chiffres soulignés) qui est inscrit sur l'étiquette DSK apposée sur le côté du Dispositif et sur l'étiquette DSK insérée dans l'emballage. |
IMPORTANT : Le code PIN ne doit pas être perdu. |
Suppression (Exclusion) au réseau Z-Wave
Suppression (exclusion) avec l'interrupteur/le bouton-poussoir :
- Raccordez le Dispositif à une source d'alimentation.
- Vérifiez si le voyant LED vert clignote en Mode 1. Si c'est le cas, le Dispositif est ajouté dans un réseau Z-Wave™.
- Activez le mode ajout/suppression sur la passerelle.
- Basculez 3 fois l'interrupteur/bouton-poussoir branché à l'une des bornes SW (SW, SW1, SW2, etc.) en l'espace de 3 secondes (cette procédure met le Dispositif en Learn mode**). Le Dispositif doit recevoir 3 fois le signal de marche/arrêt, ce qui signifie qu'il faut appuyer 3 fois sur le bouton-poussoir ou sur l'interrupteur à bascule.
- Le voyant LED bleu clignote en Mode 2 pendant le processus d'exclusion (suppression).
- Le voyant LED bleu clignote en Mode 1 si le Dispositif est supprimé avec succès d'un réseau Z-Wave™.
Suppression (exclusion) avec le bouton S :
- Raccordez le Dispositif à une source d'alimentation.
- Vérifiez si le voyant LED vert clignote en Mode 1. Si c'est le cas, le Dispositif est ajouté dans un réseau Z-Wave™.
- Activez le mode ajout/suppression sur la passerelle.
- Pour passer en mode Réglage, appuyez rapidement sur le bouton S du Dispositif et maintenez-le enfoncé jusqu'à ce que le voyant LED devienne bleu fixe.
- Relâchez rapidement puis maintenez enfoncé (>2 s) le bouton S du Dispositif jusqu'à ce que le voyant LED bleu se mette à clignoter en Mode 3. Si vous relâchez le bouton S, le Learn mode démarre.
- Le voyant LED bleu clignote en Mode 2 pendant le processus d'exclusion (suppression).
- Le voyant LED bleu clignote en Mode 1 si le Dispositif est supprimé avec succès d'un réseau Z-Wave™.
En mode Réglage, le Dispositif dispose d'un délai de 10 secondes avant de repasser en mode Normal. |
Réinitialisation d'usine
Après la Réinitialisation d'usine, tous les paramètres personnalisés et les valeurs enregistrées (kWh, associations, routages, etc.) reviendront à leur état par défaut.
HOME ID et le NODE ID attribués au Dispositif seront supprimés.
N'utilisez cette procédure de réinitialisation que s'il manque la passerelle ou qu'elle ne peut pas être utilisée.
Réinitialisation d'usine avec l'interrupteur/le bouton-poussoir :
La Réinitialisation d'usine à l'aide de l'interrupteur/du bouton-poussoir n'est possible que la première minute qui suit le raccordement du Dispositif à une source d'alimentation. |
- Raccordez le Dispositif à une source d'alimentation.
- Basculez 5 fois l'interrupteur/bouton-poussoir branché à l'une des bornes SW (SW, SW1, SW2, etc.) en l'espace de 3 secondes. Le Dispositif doit recevoir 5 fois le signal de marche/arrêt, ce qui signifie qu'il faut appuyer 5 fois sur le bouton-poussoir ou actionner 5 fois l'interrupteur.
- Pendant la réinitialisation d'usine, le voyant LED devient vert fixe pendant environ 1 s, puis les voyants LED bleu et rouge commencent à clignoter en Mode 3 pendant environ 2 s.
- Le voyant LED bleu clignote en Mode 1 si la Réinitialisation d'usine est réussie.
Réinitialisation d'usine avec le bouton S :
La réinitialisation d'usine à l'aide du bouton S est possible à tout moment. |
- Pour passer en mode Réglage, appuyez rapidement sur le bouton S du Dispositif et maintenez-le enfoncé jusqu'à ce que le voyant LED devienne bleu fixe.
- Appuyez plusieurs fois sur le bouton S jusqu'à ce que le voyant LED devienne rouge fixe.
- Appuyez sur le bouton S du Dispositif et maintenez-le enfoncé (>2 s) jusqu'à ce que le voyant LED rouge commence à clignoter en Mode 3. Le fait de relâcher le bouton S lance la réinitialisation d'usine.
- Pendant la réinitialisation d'usine, le voyant LED devient vert fixe pendant environ 1 s, puis les voyants LED bleu et rouge commencent à clignoter en Mode 3 pendant environ 2 s.
- Le voyant LED bleu clignote en Mode 1 si la Réinitialisation d'usine est réussie.
Utilisation de l'appareil
Signalisation des LED
Modes de clignotement des LED | |
Mode 1 | 0,5s Marche / 2s Arrêt |
Mode 2 | 0,5s Marche / 0,5s Arrêt |
Mode 3 | 0,1s Marche / 0,1s Arrêt |
Mode 4 | (1x à 6x - 0,2s Marche / 0,2s Arrêt) + 2s Arrêt |
Mode 5 | 0,2s Marche Bleu / 0,2s Marche Rouge |
SOMMAIRE |
Paramètres Z-Wave
Vous trouverez dans ce tableau les principaux paramètres du Shelly Qubino Wave Pro Dimmer 1PM
N° du paramètre | Valeur usine | Valeur possible | Effet |
1 (1Byte) "Entrée SW1 - Type d'interrupteur" Ce paramètre définit le type d'interrupteur connecté au terminal SW (SW1). |
0 | 0 | Bouton poussoir (monostale) |
1 | Interrupteur à bascule (bistable) Interrupteur à ON = Sortie à ON Interrupteur à OFF = Sortie à OFF |
||
2 | Interrupteur à bascule (bistable) La sortie change d'état à chaque changement de l'interrupteur. La sortie n'est pas synchronisée avec l'état de l'interrupteur. |
||
2 (1Byte) "Entrée SW2 - Type d'interrupteur" Ce paramètre définit le type d'interrupteur connecté au terminal SW (SW2). |
0 | 0 | Bouton poussoir (monostale) |
1 | Interrupteur à bascule (bistable) Interrupteur à ON = Sortie à ON Interrupteur à OFF = Sortie à OFF |
||
2 | Interrupteur à bascule (bistable) La sortie change d'état à chaque changement de l'interrupteur. La sortie n'est pas synchronisée avec l'état de l'interrupteur. |
||
7 (1Byte) "Entrée SW1 - Mode de détachement" Dans ce mode, l'entrée SW (SW1) est séparée/ne modifie pas l'état de la sortie. |
0 | 0 | Désactivé L'entrée SW1 contrôle la sortie O. |
1 | Activé L'entrée SW1 ne contrôle pas la sortie O. |
||
8 (4Byte) "Entrée SW2 - Mode de détachement" Dans ce mode, l'entrée SW (SW1) est séparée/ne modifie pas l'état de la sortie. |
1 | 0 | Désactivé L'entrée SW1 contrôle la sortie O. |
1 | Activé L'entrée SW1 ne contrôle pas la sortie O. |
||
17 (1Byte) "État de la sortie après une coupure de courant" Ce paramètre détermine si l'état marche/arrêt est enregistré et restauré pour la charge connectée à O (O1) après une panne de courant. |
0 | 0 | La sortie reprend son état précédent la coupure de courant |
1 | La sortie reste à OFF après le retour du courant | ||
19 (2Byte) "Sortie O - Arrêt automatique avec minuterie" Si la charge O est activée, vous pouvez la programmer pour qu'elle s'éteigne automatiquement après une période de temps définie dans ce paramètre. Le minuteur est remis à zéro chaque fois que l'appareil reçoit une commande ON, soit à distance (depuis la passerelle ou l'appareil associé), soit localement depuis le commutateur. |
0 | 0 | Désactivé |
1 à32535 | Valeur en secondes ou millisecondes (suivant le paramètre n°25) | ||
20 (2Byte) "Sortie O - Marche automatique avec minuterie" Si la charge O est désactivée, vous pouvez la programmer pour qu'elle s'active automatiquement après une période définie dans ce paramètre. La minuterie est remise à zéro chaque fois que l'appareil reçoit une commande OFF, soit à distance (depuis la passerelle ou l'appareil associé), soit localement depuis le commutateur. |
0 | 0 | Désactivé |
1 à32535 | Valeur en secondes ou millisecondes (suivant le paramètre n°25) | ||
25 (1Byte) "Sortie O - Unité de temporisation" Régler les unités de temporisation sur secondes ou millisecondes. Choisissez si vous souhaitez régler la temporisation en secondes ou en millisecondes dans les paramètres n° 19, 20. |
0 | 0 | Secondes |
1 | Millisecondes | ||
36 (1Byte) "Sortie O - Rapport de puissance sur changement - pourcentage" Ce paramètre détermine le changement minimum de puissance consommée qui entraînera l'envoi d'un nouveau rapport à la passerelle. |
10 | 0 | Rapport désactivé |
1 à 100 | Valeur en % | ||
39 (1Byte) "Sortie O - Délai minimum entre les rapports de puissance" Ce paramètre détermine le délai minimum qui doit s'écouler avant qu'un nouveau rapport de puissance sur O soit envoyé à la passerelle. |
30 | 0 | Rapport désactivé |
1 à 120 | Valeur en secondes | ||
78 (1Byte) "Sortie O - Calibration du variateur" En définissant ce paramètre sur la valeur 1, l'appareil commencera à exécuter la procédure de calibrage forcé pour le canal O. Le paramètre signale également l'état de la calibration. |
3 | 1 | Lance le processus de calibration |
2 | Le module est calibré (Lecture seule) |
||
3 | Le module n'est pas calibré (Lecture seule) |
||
4 | Erreur de calibration (Lecture seule) |
||
117 (1Byte) "Redémarrage du module à distance" Ce paramètre permet de redémarrer l'appareil sans intervention physique. Utilisez ce paramètre uniquement à des fins de dépannage. Après le redémarrage de l'appareil, la valeur du paramètre sera définie sur la valeur par défaut. |
0 | 0 | Désactivé |
1 | Lance le redémarrage du module | ||
121 (1Byte) "Sortie O - Valeur de variation maximum" La valeur définie dans ce paramètre détermine la valeur de variation maximale (la valeur la plus élevée qui peut être définie sur l'appareil, par exemple lors de la variation de l'intensité lumineuse avec un interrupteur mural ou un curseur dans l'interface graphique). |
99 | 1 à 99 | Valeur en % |
123 (1Byte) "Sortie O - Valeur de variation minimum" La valeur définie dans ce paramètre détermine la valeur de variation minimale (la valeur la plus élevée qui peut être définie sur l'appareil, par exemple lors de la variation de l'intensité lumineuse avec un interrupteur mural ou un curseur dans l'interface graphique). |
15 | 1 à 98 | Valeur en % |
125 (1Byte) "Sortie O - Durée de variation - Appui court" Choisissez la durée pendant laquelle l'appareil basculera entre les valeurs de variation min. et max. par une courte pression sur l'interrupteur momentané connecté à la borne d'entrée. |
3 | 1 à 10 | Valeur en secondes |
127 (1Byte) "Sortie O - Durée de variation - Appui maintenu" Choisissez la durée pendant laquelle le variateur se déplacera entre les valeurs de variation min. et max. lors d'une pression continue sur l'interrupteur momentané connecté au terminal, par un appareil associé. |
3 | 1 | 5% par secondes |
2 | 7% par secondes | ||
3 | 10% par secondes | ||
4 | 15% par secondes | ||
5 | 20% par secondes | ||
129 (1Byte) "Sortie O - Luminosité minimale lors de la commutation" La luminosité minimale lors de la commutation peut être modifiée par l'utilisateur au niveau souhaité. Elle est appliquée lors de la commutation (changement d'état Off → On). |
15 | 1 à 99 | Valeur en % |
131 (1Byte) "Mode double bouton (SW1 et SW2)" Double bouton SW1 et SW2 (uniquement bouton poussoir) |
0 | 0 | Désactivé |
1 | Activé |
Groupes d'associations Z-Wave
N° | Nom | Description | Nombre d'associations maximum |
1 | LifeLine | Groupe réservé au contrôleur Z-Wave | 1 |
4 | ON/OFF (SW1) |
L'entrée SW1 contrôle les appareils associés en ON/OFF | 9 |
5 | Variation (SW1) |
L'entrée SW1 contrôle les appareils associés en ON/OFF et variation | 9 |
6 | ON/OFF (SW2) |
L'entrée SW2 contrôle les appareils associés en ON/OFF | 9 |
7 | Variation (SW2) |
L'entrée SW2 contrôle les appareils associés en ON/OFF et variation | 9 |
