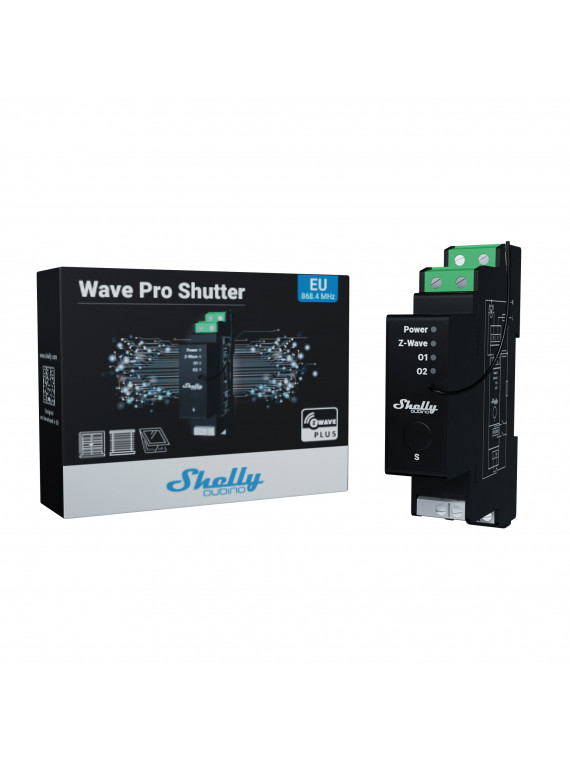

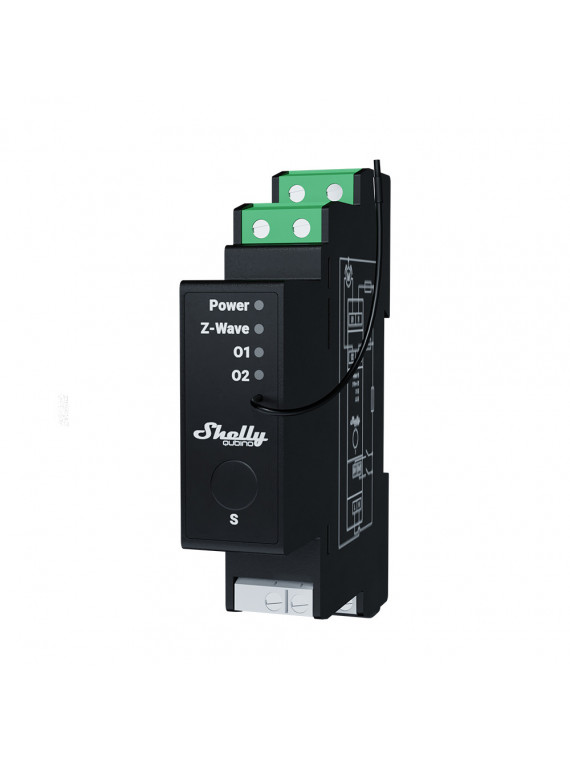

Qubino Shelly "Wave Pro Shutter" - Module pour volet roulant Z-Wave+ série 800
QUB_WAVEPROSHUTTER
123,99 € TTC
Le Nouveau Qubino Shelly Wave Pro Shutter va vous permettre d'automatisez et contrôlez à distance la position des volets roulants, stores, fenêtres, auvents, couvertures de piscine et autres appareils alimentés par des moteurs AC bidirectionnels.
- ZWave Plus série 800
- Nouvelle version du Qubino ZMNHCD1
- S'installe derrière un interrupteur existant
- Fonctions montée, descente et positionnement (en %)
- Mesure de consommation
- Consommation en veille très faible avec moins de 0,3W
- Température de fonctionnement -20 à 40°C
- 1 entrée pour bouton (bistable ou poussoir monostable)
- Alimentation : 110-240 V CA
- Nécessite le neutre pour son alimentation en 230V
- Garantie 2 ans
Gagnez 247 points lorsque vous m'achetez !
d'une valeur de 2,47 €
Quantité actuellement disponible en stock : 0
Utilisation du Qubino Shelly Wave Pro Shutter
Grâce au SHELLY QUBINO "Wave Pro Shutter", vous pourrez commander des volets roulants* ou des stores vénitiens*.
Ce module est également économique et écologique : sa propre consommation d'énergie est inférieure à 0,4W et il mesure en permanence l'énergie instantanée utilisée (en Watts) de l’appareil qu’il pilote.
La consommation des appareils pourra ainsi être récupérée sur une box domotique compatible, vous permettant alors d'être vigilant par rapport à vos dépenses d'énergies.

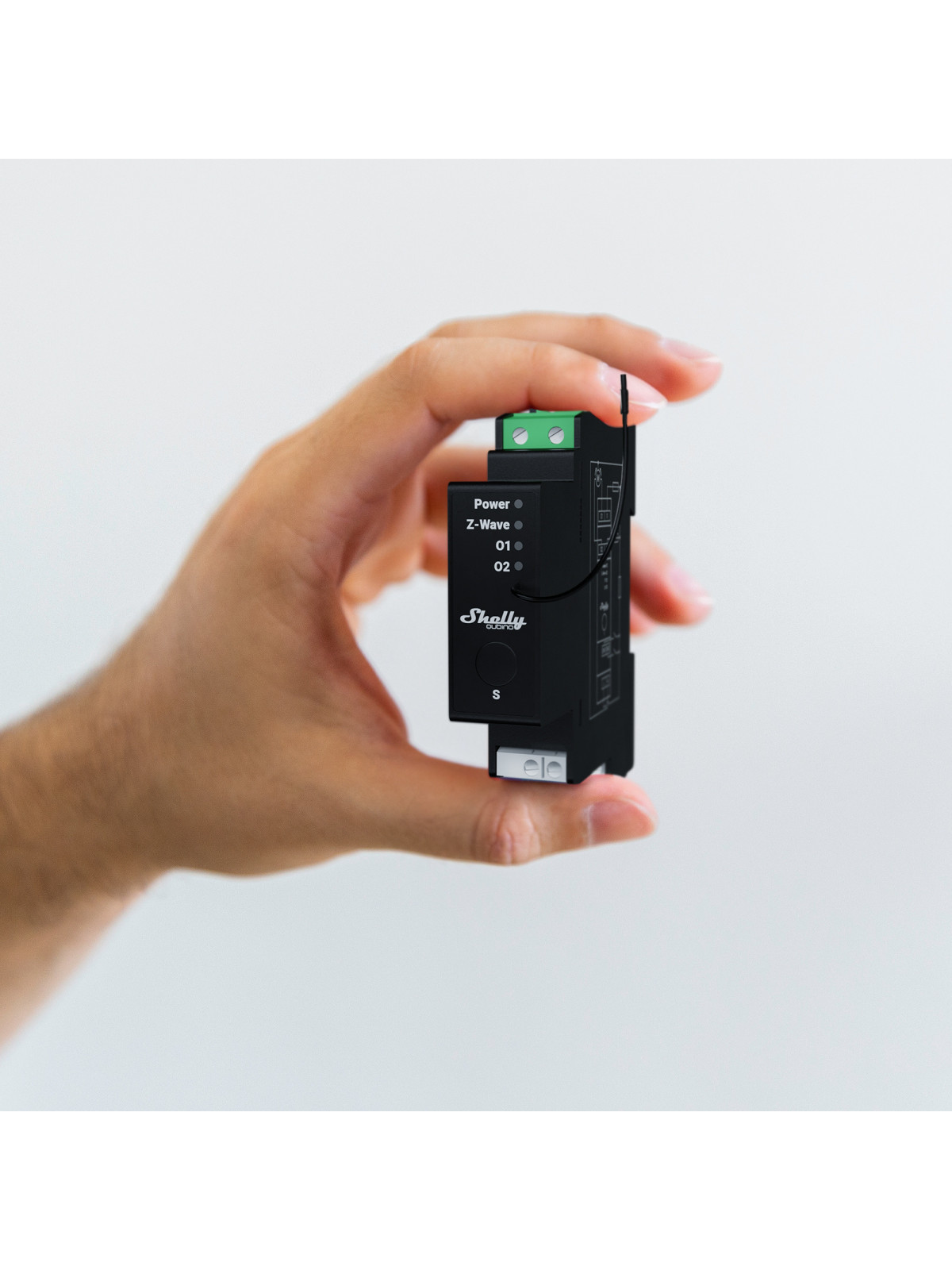

Sa mise en place est très simple, grâce à une taille réduite.
*Attention :
- Le volet roulant ou le store vénitien peuvent être de type :
- "3 fils", c'est à dire avec un fil commun (neutre), un fil pour l'ouverture (phase) et un fil pour la fermeture (phase) et éventuellement une terre.
- "4 fils", souvent de marque Bubendorff (1 phase alimentation moteur + 1 phase ordre montée + 1 phase ordre descente + 1 neutre + éventuellement 1 terre). Dans ce cas, la fonction de positionnement nécessitera un réglage manuel des temps de montée/descente et la désactivation des butées via des paramètres. L'étalonnage automatique ainsi que la mesure de consommation ne pourront pas être utilisés avec ce type de moteur.
- Certains sites parlent de commander des portes de garage ou portails mais cela n'est possible avec ce module qu'en commandant le moteur directement alors que la grande majorité des portes de garage et portails vendus en France possèdent une carte électronique et doivent être commandés via l'entrée auxiliaire de la carte avec un relais impulsionnel "contact sec" (comme un Fibaro FGS214 ou le Shelly Qubino "Wave 1" par exemple).
==> En cas de doute, contactez-nous.
Caractéristiques électriques du Qubino Shelly Wave Pro Shutter
- Alimentation :
- 100V à 240V alternatif 50Hz/60Hz (neutre obligatoire)
- Puissance maximale de sortie :
- avec charge inductive (moteur avec cos φ > 0,4) : 1840W à 230V (8A) pour cos φ = 0,4
- avec charge résistive (informations non représentatives dans le cas d'un store / volet roulant) : 3680W (16A)
* Les informations de puissance maximale ne sont pas communiquées par le fabricant pour ce type de charge, nous avons donc effectué une estimation offrant une bonne marge de sécurité.
- Compatible avec les boutons bistables ou monostables
Câblage du Qubino Shelly Wave Pro Shutter
Avec alimentation en 230V alternatif :
- N : Borne neutre
- L : Borne sous tension (110-240 V AC)
- SW1 : Terminal d'entrée pour l'interrupteur/bouton-poussoir UP (ouvert)
- SW2 : Terminal d'entrée pour l'interrupteur/bouton-poussoir BAS (fermeture)
- I1 : Terminal d'entrée pour le moteur UP (ouvert)
- I2 : Terminal d'entrée pour le moteur DOWN (fermé)
- O1 : Terminal de sortie pour le moteur UP (ouvert)
- O2 : Terminal de sortie pour le moteur DOWN (fermé)
- S : Bouton S
| Sur certains moteurs, les fils marron et noir peuvent être inversés, il peut donc être nécessaire d'inverser O1 et O2 en fonction du câblage de ce moteur (vous pouvez vérifier le câblage du bouton d'origine ou faire des tests pour trouver le rôle de ces deux fils). |
Caractéristiques techniques du Qubino Shelly Wave Pro Shutter
- Technologie : Z-Wave+ série 800
- Processeur Z-Wave™ S800
- Répéteur Z-Wave™ : Oui
- Bandes de fréquences Z-Wave™ : 868,4 MHz ; 865,2 MHz ; 869,0 MHz ; 921,4 MHz ; 908,4 MHz ; 916 MHz ; 919,8 MHz ; 922,5 MHz ; 919,7-921,7-923,7 MHz ; 868,1 MHz ; 920,9 MHz
- Puissance de radiofréquence maximale transmise dans la ou les bande(s) de fréquence : < 25 mW
- Alimentation : 110-240 V CA
- Consommation électrique : < 0,3 W
- Mesure de puissance [W] : Oui
- Courant de commutation max. AC : 16 A par canal
- Protection contre la surchauffe : Oui
- Protection contre les surcharges : Oui
- Protection contre les surtensions : Oui
- Distance : jusqu'à 40 m à l'intérieur
- Dimensions : 19 x 94 x 69 mm
- Poids : 77 grammes
- Température ambiante : -20°C à 40°C
- Humidité : 30 % à 70 % HR
- Certifications : CE
- Référence
- QUB_WAVEPROSHUTTER
- État
- Neuf
- Format
- Fixation sur rail DIN
- Connexions
- Filaire (tension)
Z-Wave (puce série 100)
Z-Wave+ (puce série 500)
Z-Wave+ (puce série 700)
Z-Wave+ (puce série 800) - Compatibilités domotique
- Aeotec SmartThings
Domoticz
Fibaro HC3
Home Assistant
Homey / Homey Pro
Jeedom
eedomus+ - Type de module
- Actionneur
- Usage
- Volets / Stores
- Fonctions
- Entrée pour bouton
Répéteur - Alimentation
- Secteur 230V
- Puissance max. par sortie (W)
- 3680W
- Intensité max. par sortie (A)
- 16A
- Nombre de sorties
- 2
|
SOMMAIRE |
Paramètres Z-Wave
Vous trouverez dans ce tableau les principaux paramètres du module SHELLY QUBINO WAVE PRO SHUTTER
| N° du paramètre | Valeur usine | Valeur possible | Effet |
| 1 (1Byte) "Type d'interrupteur" Ce paramètre définit le type d'interrupteur connecté au terminal SW (SW1/SW2). |
2 | 0 | Bouton poussoir (monostale) |
| 1 | Interrupteur à bascule (bistable) Interrupteur à ON = Ouverture Interrupteur à OFF = Fermeture |
||
| 2 | Interrupteur à bascule (bistable) La sortie change d'état à chaque changement de l'interrupteur. La sortie n'est pas synchronisée avec l'état de l'interrupteur. |
||
| 3 (1Byte) "Inversions des entrées SW1 et SW2" Ce paramètre permet de permuter le fonctionnement des commutateurs connectés aux entrées SW1 et SW2 sans modifier le câblage. |
0 | 0 | Désactivé SW1 = O1 SW2 = O2 |
| 1 | Activé SW1 = O2 SW2 = O1 |
||
| 5 (1Byte) "Inversions des sorties O1 et O2" Ce paramètre permet d'intervertir le fonctionnement des sorties O1 et O2 sans modifier le câblage. |
0 | 0 | Désactivé O1 = Montée O2 = Descente |
| 1 | Activé O1 = Descente O2 = Montée |
||
| 40 (1Byte) "Rapport de consommation d'énergie" Choisissez dans quelle mesure la consommation d'énergie (W) doit augmenter ou diminuer pour être signalée. Les valeurs correspondent à des pourcentages, donc si 50 est défini (par défaut), l'appareil signalera toute variation de consommation d'énergie de 50 % ou plus par rapport à la dernière mesure. |
50 | 0 | Désactivé |
| 1 à 100 | Valeur en % | ||
| 71 (1Byte) "Mode de fonctionnement" Choisissez entre les deux modes de fonctionnement. En mode volet roulant, vous pouvez sélectionner haut/bas/arrêt. En mode vénitien, un widget/point de terminaison supplémentaire s'affiche dans l'interface utilisateur, que vous pouvez utiliser pour contrôler la position d'inclinaison des lamelles. |
0 | 0 | Mode volet roulant |
| 1 | Mode vénitien (descente/montée et rotation des lamelles) | ||
| 2 | Réglage manuel du temps (pas de fin de course) | ||
| 72 (2Byte) "Temps de rotation des lamelles du store vénitien" Réglez le temps nécessaire aux lames pour effectuer une rotation complète (180 degrés). |
150 | 0 | Désactivé |
| 1 à 32767 | Par pas de 0,01s | ||
| 73 (1Byte) "Position des lames après déplacement du volet" Ce paramètre permet d'activer/désactiver le retour des lames à la position précédemment définie, après avoir été activées via la passerelle, par bouton-poussoir ou lorsque le fin de course inférieur est atteint. |
1 | 0 | Désactivé |
| 1 | Activé | ||
| 76 (1Byte) "Détection de fonctionnement du moteur" Définissez le seuil de consommation électrique en butée. En fonction de cette valeur, l'appareil saura que les volets ont atteint les fins de course. |
0 | 0 | Désactive la détection des fins de course |
| 1 | Calibration automatique | ||
| 2 à 255 | Valeur en W | ||
| 78 (1Byte) "Calibration" En définissant ce paramètre sur la valeur 1, l'appareil commencera à exécuter la procédure de calibrage forcé. Le paramètre signale également l'état de calibrage en envoyant la commande get parameter value. |
3 | 1 | Démarrer la calibration |
| 2 | Le module est calibré (lecture seule) | ||
| 3 | Le module n'est pas calibré (lecture seule) | ||
| 4 | Erreur de calibration (lecture seule) | ||
| 80 (1Byte) "Délai d'arrêt du moteur après détection de fin de course" Ce paramètre définit le délai d'arrêt du moteur après avoir atteint la fin de course. |
10 | 0 à 255 | Par pas de 0,1s |
| 85 (1Byte) "Délai de temporisation max. de la consommation électrique" Définissez le délai maximal avant que la consommation électrique du moteur ne soit lue à partir de l'appareil, après la mise sous tension de l'un des relais. S'il n'y a pas de consommation électrique pendant le temps défini (le moteur n'est pas connecté, est endommagé ou nécessite plus de temps pour démarrer, le moteur est en position finale), le relais s'éteint. Ce délai est défini en le saisissant manuellement. |
30 | 3 à 50 | Par pas de 0,1s |
| 91 (2Byte) "Temps de déplacement max. du moteur" Lorsque le volet n'est pas calibré (ou que le moteur n'est pas équipé d'un fin de course), ce paramètre définit le temps de déplacement du moteur. |
120 | 1 à 32000 | Valeur en secondes |
| 65000 | Pas de temps limite |
Groupes d'associations Z-Wave
| N° | Nom | Description | Nombre d'associations maximum |
| 1 | LifeLine | Groupe réservé au contrôleur Z-Wave | 1 |
| 2 | Interrupteur SW1 Mode volet |
Envoyer des commandes Montée/Descente sur action de l'interrupteur SW1 | 9 |
| 3 | Interrupteur SW1 Mode vénitien |
Envoyer des commandes Montée/Descente/Position des lamelles sur action de l'interrupteur SW1 | 9 |
| 4 | Interrupteur SW1 ON/OFF |
Envoyer des commandes ON/OFF sur action de l'interrupteur SW1 | 9 |
| 5 | Interrupteur SW2 ON/OFF |
Envoyer des commandes ON/OFF sur action de l'interrupteur SW2 | 9 |
| 6 | Interrupteur SW2 Mode volet |
Envoyer des commandes Montée/Descente sur action de l'interrupteur SW2 | 9 |
| 7 | Interrupteur SW2 Mode vénitien |
Envoyer des commandes Montée/Descente/Position des lamelles sur action de l'interrupteur SW2 | 9 |
|
SOMMAIRE |
Présentation
À propos de Shelly Qubino
Shelly Qubino est une gamme des dispositifs innovants gérés par microprocesseur, qui permettent de contrôler à distance des circuits électriques à l'aide d'un Smartphone, d'une tablette, d'un PC ou d'un système domotique.
Ils fonctionnent sur le protocole de communication sans fil Z-Wave™, à l'aide d'une passerelle.
Lorsque la passerelle est connectée à Internet, vous pouvez contrôler les dispositifs Shelly Qubino à distance, où que vous soyez.
Les dispositifs Shelly Qubino peuvent fonctionner dans n'importe quel réseau Z-Wave™ avec d'autres dispositifs certifiés Z-Wave™ provenant d'autres fabricants.
Tous les nœuds du réseau alimenté par le réseau électrique serviront de répéteurs, quel que soit le fournisseur, afin d'accroître la fiabilité du réseau.
Les dispositifs sont conçus pour fonctionner avec les anciennes générations des dispositifs et de passerelles Z-Wave™.
À propos du Wave Shutter
Le Dispositif permet de contrôler à distance des stores motorisés, volets roulants, stores vénitiens, stores bannes, etc.
Il mesure la consommation électrique du dispositif connecté.
Il est recommandé d'utiliser uniquement des moteurs pour stores équipés de fins de course électroniques ou mécaniques.
Les fins de course du moteur doivent être réglés correctement avant de brancher le Dispositif au moteur.
Les caractéristiques les plus importantes
- Alimentation électrique : 110-240 V CA
- Consommation électrique : < 0.3 W
- Mesure de puissance [W] : Oui
- Courant de commutation max. AC : 16 A par canal
- Protection contre la surchauffe : Oui
- Protection contre les surcharges : Oui
- Protection contre les surtensions : Oui
- Répéteur Z-Wave™ : Oui
- CPU Z-Wave™ : S800
- Température ambiante : de -20 °C à 40 °C
- Humidité : 30% à 70% RH
| Cet appareil peut être utilisé avec tous les appareils certifiés Z-Wave et devrait être compatible avec de tels appareils fabriqués par d'autres fabricants. |
Installation
ATTENTION !
|
Instructions d'installation
Légende :
- N : Borne neutre
- L : Borne sous tension (110-240 V AC)
- SW1 : Terminal d'entrée pour l'interrupteur/bouton-poussoir UP (ouvert)
- SW2 : Terminal d'entrée pour l'interrupteur/bouton-poussoir BAS (fermeture)
- I1 : Terminal d'entrée pour le moteur UP (ouvert)
- I2 : Terminal d'entrée pour le moteur DOWN (fermé)
- O1 : Terminal de sortie pour le moteur UP (ouvert)
- O2 : Terminal de sortie pour le moteur DOWN (fermé)
- S : Bouton S

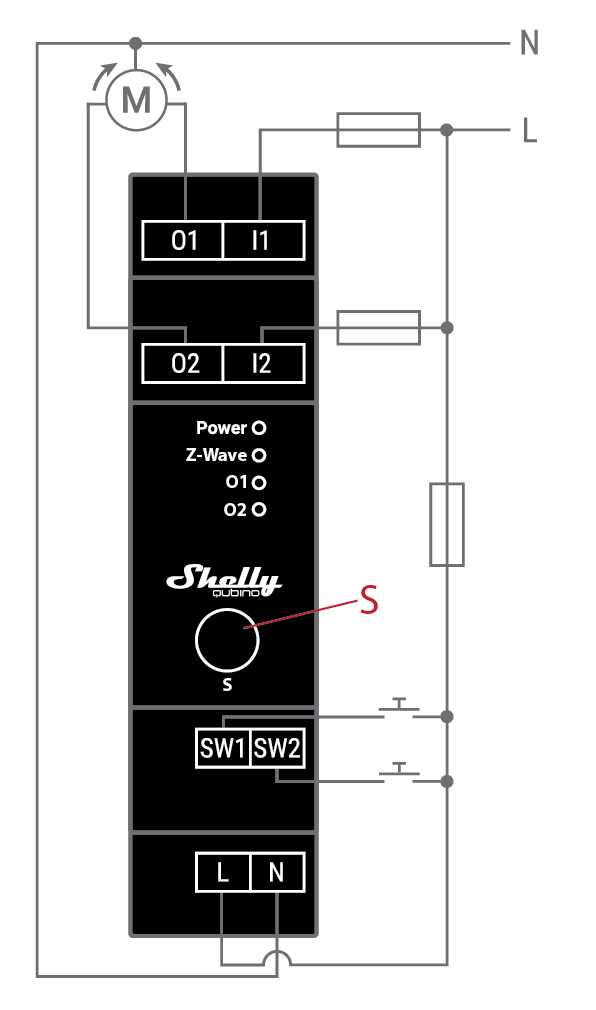

Câblage avec différents type de boutons :
| Pour les appareils inductifs qui provoquent des pics de tension lors de la mise en marche/arrêt tels que les moteurs électriques, les ventilateurs, les aspirateurs et similaires, un amortisseur de pics de tension pour charges inductives (RC Snubber) (0,1μF / 100 Ω / 1/2 W / 600 V CA) doit être connecté en parallèle à l'appareil électrique. |
| ATTENTION ! Ne laissez pas les enfants jouer avec les boutons/interrupteurs connectés au Dispositif. Gardez les dispositifs permettant de contrôler Shelly Qubino à distance (téléphone portable, tablette, ordinateur), hors de portée des enfants. |
Réseau Z-Wave
Ajout (Inclusion) au réseau Z-Wave
Ajout (inclusion) SmartStart :
Les produits compatibles SmartStart peuvent être ajoutés dans un réseau Z-Wave™ en scannant le QR code Z-Wave™ présent sur le Dispositif avec une passerelle assurant l'inclusion de SmartStart.
Aucune autre action n'est requise et le dispositif SmartStart sera ajouté automatiquement dans les 10 minutes suivant sa mise en marche dans le voisinage du réseau.
- Avec l'application de la passerelle, scannez le QR code sur l'étiquette du Dispositif et ajoutez la Device Specific Key (DSK) Security 2 (S2) à la Liste d'approvisionnement de la passerelle.
- Raccordez le Dispositif à une source d'alimentation.
- Vérifiez si le voyant LED bleu clignote en Mode 1. Si c'est le cas, le Dispositif n'est pas ajouté dans un réseau Z-Wave™.
- L'inclusion (ajout) sera automatiquement lancée quelques secondes après avoir raccordé le Dispositif à une source d'alimentation, et le Dispositif sera automatiquement ajouté au réseau Z-Wave™.
- Le voyant LED bleu clignote en Mode 2 pendant le processus d'inclusion (ajout).
- Le voyant LED vert clignote en Mode 1 si le Dispositif est ajouté avec succès à un réseau Z-Wave™.
Ajout (inclusion) avec l'interrupteur/le bouton-poussoir :
- Raccordez le Dispositif à une source d'alimentation.
- Vérifiez si le voyant LED bleu clignote en Mode 1. Si c'est le cas, le Dispositif n'est pas ajouté dans un réseau Z-Wave™.
- Activez le mode ajout/suppression sur la passerelle.
- Basculez 3 fois l'interrupteur/bouton-poussoir branché à l'une des bornes SW (SW, SW1, SW2, etc.) en l'espace de 3 secondes (cette procédure met le Dispositif en Learn mode**). Le Dispositif doit recevoir 3 fois le signal de marche/arrêt, ce qui signifie qu'il faut appuyer 3 fois sur le bouton-poussoir ou sur l'interrupteur à bascule.
- Le voyant LED bleu clignote en Mode 2 pendant le processus d'inclusion (ajout).
- Le voyant LED vert clignote en Mode 1 si le Dispositif est ajouté avec succès à un réseau Z-Wave™.
* L'état LEARN MODE permet au Dispositif de recevoir des informations sur le réseau de la part de la passerelle.
Ajout (inclusion) avec le bouton S :
- Raccordez le Dispositif à une source d'alimentation.
- Vérifiez si le voyant LED bleu clignote en Mode 1. Si c'est le cas, le Dispositif n'est pas ajouté dans un réseau Z-Wave™.
- Activez le mode ajout/suppression sur la passerelle.
- Pour passer en mode Réglage, appuyez rapidement sur le bouton S du Dispositif et maintenez-le enfoncé jusqu'à ce que le voyant LED devienne bleu fixe.
- Relâchez rapidement puis maintenez enfoncé (>2 s) le bouton S du Dispositif jusqu'à ce que le voyant LED bleu se mette à clignoter en Mode 3. Si vous relâchez le bouton S, le LEARN MODE démarre.
- Le voyant LED bleu clignote en Mode 2 pendant le processus d'inclusion (ajout).
- Le voyant LED vert clignote en Mode 1 si le Dispositif est ajouté avec succès à un réseau Z-Wave™.
| Le store connecté au Dispositif se déplace de 2 s vers le haut/2 s vers le bas si le Dispositif est ajouté/supprimé avec succès d'un réseau Z-Wave™. |
| En cas ajout (d'inclusion) de la Security 2 (S2), une boîte de dialogue apparaîtra vous invitant à saisir le code PIN correspondant (5 chiffres soulignés) qui est inscrit sur l'étiquette DSK apposée sur le côté du Dispositif et sur l'étiquette DSK insérée dans l'emballage. |
| IMPORTANT : Le code PIN ne doit pas être perdu. |
Suppression (Exclusion) au réseau Z-Wave
Suppression (exclusion) avec l'interrupteur/le bouton-poussoir :
- Raccordez le Dispositif à une source d'alimentation.
- Vérifiez si le voyant LED vert clignote en Mode 1. Si c'est le cas, le Dispositif est ajouté dans un réseau Z-Wave™.
- Activez le mode ajout/suppression sur la passerelle.
- Basculez 3 fois l'interrupteur/bouton-poussoir branché à l'une des bornes SW (SW, SW1, SW2, etc.) en l'espace de 3 secondes (cette procédure met le Dispositif en Learn mode**). Le Dispositif doit recevoir 3 fois le signal de marche/arrêt, ce qui signifie qu'il faut appuyer 3 fois sur le bouton-poussoir ou sur l'interrupteur à bascule.
- Le voyant LED bleu clignote en Mode 2 pendant le processus d'exclusion (suppression).
- Le voyant LED bleu clignote en Mode 1 si le Dispositif est supprimé avec succès d'un réseau Z-Wave™.
Suppression (exclusion) avec le bouton S :
- Raccordez le Dispositif à une source d'alimentation.
- Vérifiez si le voyant LED vert clignote en Mode 1. Si c'est le cas, le Dispositif est ajouté dans un réseau Z-Wave™.
- Activez le mode ajout/suppression sur la passerelle.
- Pour passer en mode Réglage, appuyez rapidement sur le bouton S du Dispositif et maintenez-le enfoncé jusqu'à ce que le voyant LED devienne bleu fixe.
- Relâchez rapidement puis maintenez enfoncé (>2 s) le bouton S du Dispositif jusqu'à ce que le voyant LED bleu se mette à clignoter en Mode 3. Si vous relâchez le bouton S, le Learn mode démarre.
- Le voyant LED bleu clignote en Mode 2 pendant le processus d'exclusion (suppression).
- Le voyant LED bleu clignote en Mode 1 si le Dispositif est supprimé avec succès d'un réseau Z-Wave™.
| En mode Réglage, le Dispositif dispose d'un délai de 10 secondes avant de repasser en mode Normal. |
Réinitialisation d'usine
Après la Réinitialisation d'usine, tous les paramètres personnalisés et les valeurs enregistrées (kWh, associations, routages, etc.) reviendront à leur état par défaut.
HOME ID et le NODE ID attribués au Dispositif seront supprimés.
N'utilisez cette procédure de réinitialisation que s'il manque la passerelle ou qu'elle ne peut pas être utilisée.
Réinitialisation d'usine avec l'interrupteur/le bouton-poussoir :
| La Réinitialisation d'usine à l'aide de l'interrupteur/du bouton-poussoir n'est possible que la première minute qui suit le raccordement du Dispositif à une source d'alimentation. |
- Raccordez le Dispositif à une source d'alimentation.
- Basculez 5 fois l'interrupteur/bouton-poussoir branché à l'une des bornes SW (SW, SW1, SW2, etc.) en l'espace de 3 secondes. Le Dispositif doit recevoir 5 fois le signal de marche/arrêt, ce qui signifie qu'il faut appuyer 5 fois sur le bouton-poussoir ou actionner 5 fois l'interrupteur.
- Pendant la réinitialisation d'usine, le voyant LED devient vert fixe pendant environ 1 s, puis les voyants LED bleu et rouge commencent à clignoter en Mode 3 pendant environ 2 s.
- Le voyant LED bleu clignote en Mode 1 si la Réinitialisation d'usine est réussie.
Réinitialisation d'usine avec le bouton S :
| La réinitialisation d'usine à l'aide du bouton S est possible à tout moment. |
- Pour passer en mode Réglage, appuyez rapidement sur le bouton S du Dispositif et maintenez-le enfoncé jusqu'à ce que le voyant LED devienne bleu fixe.
- Appuyez plusieurs fois sur le bouton S jusqu'à ce que le voyant LED devienne rouge fixe.
- Appuyez sur le bouton S du Dispositif et maintenez-le enfoncé (>2 s) jusqu'à ce que le voyant LED rouge commence à clignoter en Mode 3. Le fait de relâcher le bouton S lance la réinitialisation d'usine.
- Pendant la réinitialisation d'usine, le voyant LED devient vert fixe pendant environ 1 s, puis les voyants LED bleu et rouge commencent à clignoter en Mode 3 pendant environ 2 s.
- Le voyant LED bleu clignote en Mode 1 si la Réinitialisation d'usine est réussie.
Utilisation de l'appareil
Signalisation des LED
| Modes de clignotement des LED | |
| Mode 1 | 0,5s Marche / 2s Arrêt |
| Mode 2 | 0,5s Marche / 0,5s Arrêt |
| Mode 3 | 0,1s Marche / 0,1s Arrêt |
| Mode 4 | (1x à 6x - 0,2s Marche / 0,2s Arrêt) + 2s Arrêt |
| Mode 5 | 0,2s Marche Bleu / 0,2s Marche Rouge |
Instructions opérationnelles
Dans le cas où les entrées sont configurées comme des boutons- poussoirs :
- En appuyant sur le bouton-poussoir lorsque le store est statique, celle-ci se déplace dans la direction correspondante jusqu’à ce que la position finale soit atteinte.
- L’appui sur le bouton-poussoir de la même direction pendant que le store est en mouvement arrête le store.
- L’appui sur le bouton-poussoir dans la direction opposée, alors que le store est en mouvement, inverse le mouvement du store jusqu’à ce que la position finale soit atteinte.
Dans le cas où les entrées sont configurées comme des interrupteurs/commutateurs :
- La mise en marche d’un interrupteur déplace le store dans la direction correspondante jusqu’à ce qu’une position finale soit atteinte.
- L'arrêt de l'interrupteur arrête le mouvement du store.
- Si les deux interrupteurs sont activés, le Dispositif respecte le dernier interrupteur activé. Le fait de désactiver le dernier interrupteur activé arrête le mouvement du store, même si l’autre interrupteur est toujours activé.
- Pour déplacer le store dans la direction opposée, l’autre interrupteur doit être désactivé et réactivé.
Étalonnage automatique
L'étalonnage automatique est un processus au cours duquel le Dispositif mémorise la position des interrupteurs/commutateurs de fin de course.
Remarques :
|
Calibrage automatique grâce au bouton-poussoir SW1 :
| Remarque ! L'étalonnage grâce au bouton-poussoir SW1 n'est pas limité dans le temps et peut être lancé à tout moment. |
- Placez le store en position haute.
- Appuyez 4 fois sur SW1 en 3 secondes.
- Le Dispositif commence l'étalonnage et effectue 3 cycles : vers le bas, vers le haut, vers le bas à 50 %.
- Vérifiez l'état du voyant LED pour voir si l'étalonnage a réussi.
Étalonnage automatique grâce au bouton S :
| Remarque ! L'étalonnage grâce au bouton S n'est pas limité dans le temps et peut être lancé à tout moment. |
- Allez dans les réglages en appuyant sur le bouton S pendant moins de 0,5 s (pression courte).
- Continuez à appuyer sur le bouton S jusqu'à ce que l'étalonnage soit sélectionné, ce qui est indiqué par la couleur jaune du voyant LED.
- Lancez l'étalonnage en appuyant sur le bouton S pendant plus de 2 secondes.
- Le Dispositif commence l'étalonnage et effectue 3 cycles : descente, montée, descente à 50%.
- Vérifiez l'état du voyant LED pour voir si l'étalonnage a réussi.
Commentaires (0)
Aucun avis n'a été publié pour le moment.
