Aeotec ZWA005 "Trisensor" - Capteur Z-Wave+ 3 en 1 (mouvement, température et luminosité)

Présentation

Choisir un emplacement pour votre TriSensor

Le TriSensor peut apporter ses mesures à de nombreux endroits de votre maison. Avant de choisir un emplacement, vous devez prendre en compte certains éléments.

Le capteur de mouvement TriSensor utilise des lectures de lumière et de chaleur pour déterminer le mouvement, des changements soudains de lumière et de chaleur peuvent avoir un impact sur la qualité des lectures de mouvement du capteur. Ainsi, votre capteur ne doit pas être installé dans des zones de changement artificiel de température. Ainsi, lorsque vous choisissez un emplacement, évitez de le placer à côté ou à proximité de climatiseurs ou de chauffages.

Votre TriSensor sera alimenté par des piles, vous devez éviter de l'installer dans un endroit où la température peut descendre en dessous de 0°C. Le choix de l'emplacement de votre capteur dépend également de l'agencement de la zone que vous souhaitez surveiller. Quelle que soit la pièce ou la zone, veillez à ce qu'elle corresponde à la plage de détection de mouvement effective de votre capteur.

Pour des performances optimales, votre TriSensor ne doit pas être monté directement sur ou à proximité d'une structure métallique ou d'autres objets métalliques de grande taille. Les grands objets métalliques peuvent affaiblir le signal sans fil Z-Wave dont dépend le TriSensor pour la communication en raison des propriétés de réflexion sans fil du métal.

La portée maximale de détection de mouvement du TriSensor est de 7 mètres.

Installation

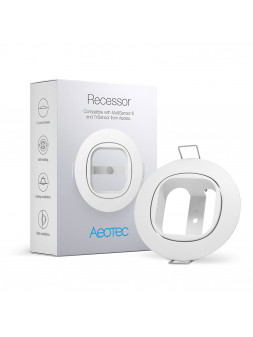

Le TriSensor peut être monté sur un mur ou au plafond de deux façons. Le plus simple est de le placer sur une étagère sans avoir besoin de fixer d'autres accessoires. Vous pouvez monter votre capteur dans un coin ou contre un mur ou un plafond en utilisant la plaque de montage arrière. Il est également possible d'encastrer votre TriSensor dans un plafond ou un mur en utilisant l'accessoire Recessor (vendu séparément).

Pour installer votre TriSensor :

Fixez les trois parties de votre TriSensor l'une à l'autre. Déverrouillez le couvercle de la batterie de l'unité du capteur.

Vous pouvez également installer votre TriSensor sur n'importe quelle surface plane, comme une table ou une étagère :

Vous pouvez le placer sur une étagère sans avoir besoin de fixer d'autres accessoires.

Pour installer votre TriSensor avec la plaque de montage arrière :

• Vous pouvez fixer le bras de montage arrière à l'aide de ruban adhésif double face ou des vis KA2.5-20 mm fournies

• Après avoir terminé la fixation du bras de montage, vous devrez verrouiller le TriSensor sur le bras de montage en le vissant au TriSensor.

• Le bras de montage peut être verrouillé à différents angles en tournant le verrou à friction dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre pour respectivement serrer ou desserrer l'angle du bras. Vous pouvez faire tourner le verrou à friction pour modifier la zone de mesure du capteur.

Inclusion au réseau Z-Wave

Cette étape permet d'ajouter le module à votre réseau Z-Wave et ainsi de le rendre plus utilisable par votre box domotique mais aussi de lui faire commander directement d'autres modules présents sur le même réseau Z-Wave.

• Alimentez votre module
• Mettez votre contrôleur Z-Wave (box domotique) en mode inclusion
• Effectuez un appui simple sur le bouton poussoir à l'intérieur du module
• La LED se met à clignoter et change de couleur plusieurs fois, attendez que le processus d'inclusion se termine
  • Votre box / logiciel domotique doit vous indiquer après quelque secondes la réussite de l'inclusion

Exclusion du réseau Z-Wave

Cette étape permet de retirer un module de votre réseau Z-Wave (et de le réinitialiser) afin de pouvoir l'inclure de nouveau dans un réseau Z-Wave.

• Alimentez votre module
• Mettez votre contrôleur Z-Wave (box domotique) en mode exclusion
• Effectuez un appui simple sur le bouton poussoir à l'intérieur du module
• La LED se met à clignoter en vert, attendez que le processus d'exclusion se termine
  • Votre box / logiciel domotique doit vous indiquer après quelques secondes la réussite de l'exclusion

Réveil ou Wake UP

Faire un "réveil" sur votre module vous sera nécessaire pour pouvoir changer vos paramètres, chaque module se réveille automatiquement après un certain temps défini par le constructeur pour économiser la batterie de l'appareil. Une fois que le module se réveille il envoie les informations que vous avez enregistré à votre box domotique qui fera les changements de paramètres directement puis le module se rendormira automatiquement. Pour se faire :

• Alimentez votre module
• Restez appuyé pendant 2 secondes sur le bouton poussoir à l'intérieur du module
• La LED va devenir rouge, relâchez le bouton
  • Votre module s'est bien réveillé manuellement

Réinitialisation

En cas de dysfonctionnement ou de difficultés à exclure / inclure le module, vous pouvez tenter une remise aux valeurs d'usine. Cette opération supprimera l'inclusion et les associations et mettra les paramètres à leur valeurs par défaut.

• Alimentez votre module
• Appuyez pendant 15 secondes sur le bouton poussoir à l'intérieur du module jusqu'à ce que la LED devienne rouge puis relâchez
• Après quelques secondes, la LED s'éteint, votre module a bien été réinitialisé aux valeurs d'usine et les paramètres à leur valeurs par défaut

Paramètres Z-Wave

Vous trouverez dans ce tableau les principaux paramètres du module Aeotec ZWA005

Calcul du paramètre n°100

Vous devez avoir un Lux mètre pour pouvoir utiliser ce paramètre.

• Mettre ce paramètre à la valeur par défaut (1024)
• Placer un lux mètre proche du capteur et dans la même direction, le capteur vous donnera l'intensité de lumière (Vm) et le lux mètre devrait vous donner une valeur (Vs)

• La valeur "k" est ensuite multiplié par 1024 et arrondi au nombre entier le plus proche
• Mettre la valeur dans le paramètre à la place de 1024

Exemple :

Vm = 300, Vs = 2600

k = 2600 / 300

k = 8.6667 * 1024

k = 8874.7 soit 8875

Le paramètre doit être mis à 8875.

Groupes d'associations Z-Wave
