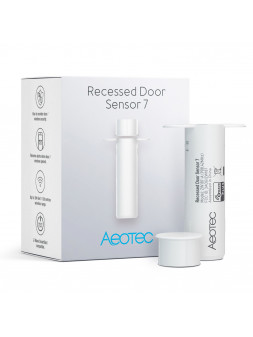

Aeotec ZW187 "Recessed Door Sensor" - Capteur d'ouverture de porte à encastrer Z-Wave+ V2
ZW187
42,00 € TTC

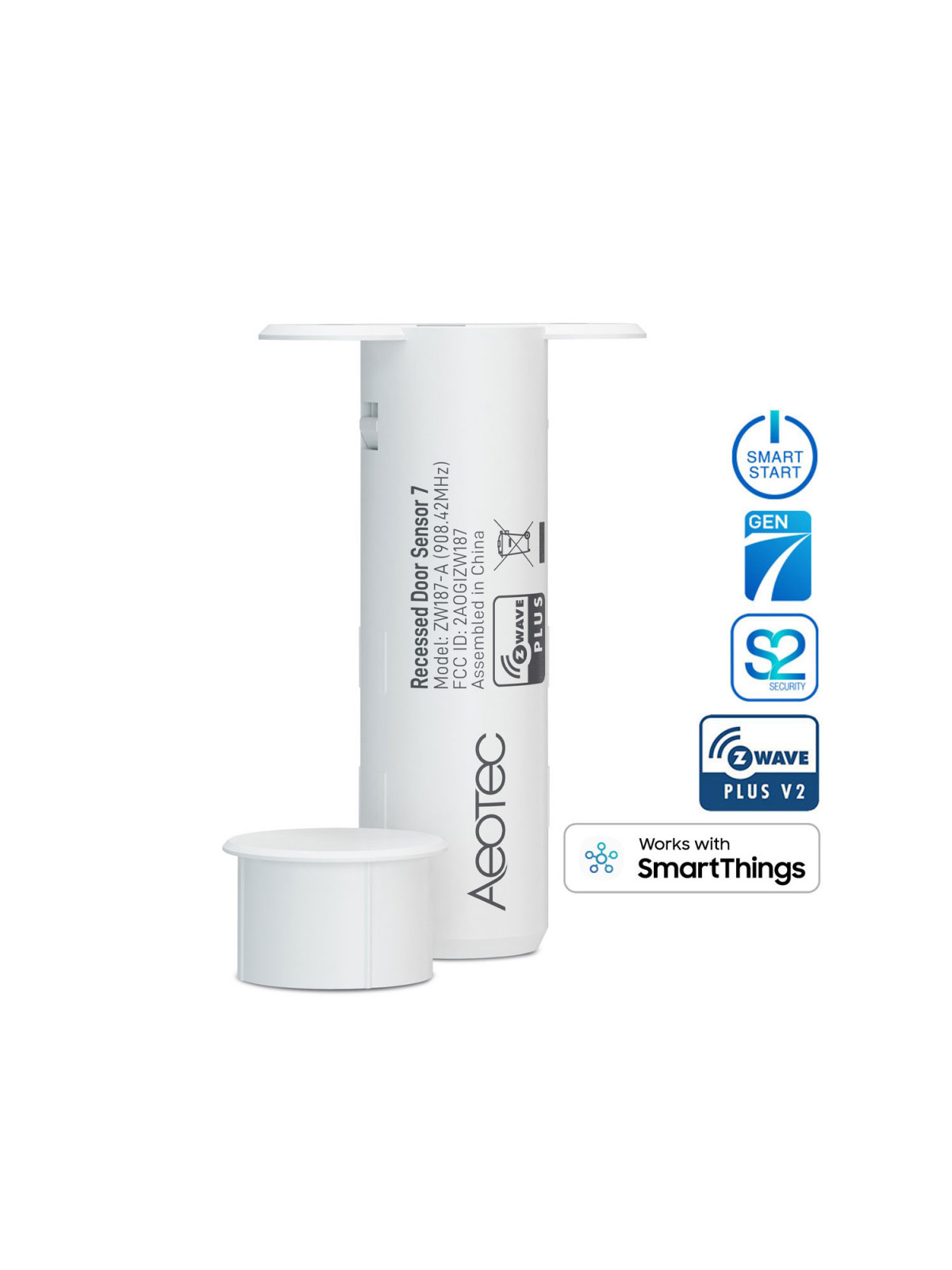

Le détecteur d'ouverture de porte Aeotec ZW187 Recessed Door Sensor (version série 700 du ZW089) s'installe directement dans la porte et son encadrement.
- Technologie sans fil : Z-Wave Plus à 868MHz
- Détecteur d'ouverture de porte à encastrer
- Alimentation :
- 1 pile CR2 3V, 800mAh (fournie)
- Jusqu'à 2 ans d'autonomie (dans des conditions d'utilisation familiales classiques et les réglages d'usine)
- Installation directement dans la porte et son encadrement
- N'altère pas l'esthétique de la pièce dans laquelle il est installé
- Garantie 2 ans
Gagnez 84 points lorsque vous m'achetez !
d'une valeur de 0,84 €
Quantité actuellement disponible en stock :
1
Présentation de l'Aeotec Recessed Door Sensor ZW187
Vraiment intelligent. Vraiment invisible. Avec moins de 1 cm de largeur, certains pourraient l'appeler compact. Nous préférons l'appeler invisible. C'est un capteur pour porte qui a été conçu comme le capteur de porte aurait toujours dû l'être: puissant mais invisible. Il s'installe dans le cadre d'une porte et surveille l'utilisation de cette porte, permettant la surveillance de la sécurité et alimentant l'automatisation intelligente.

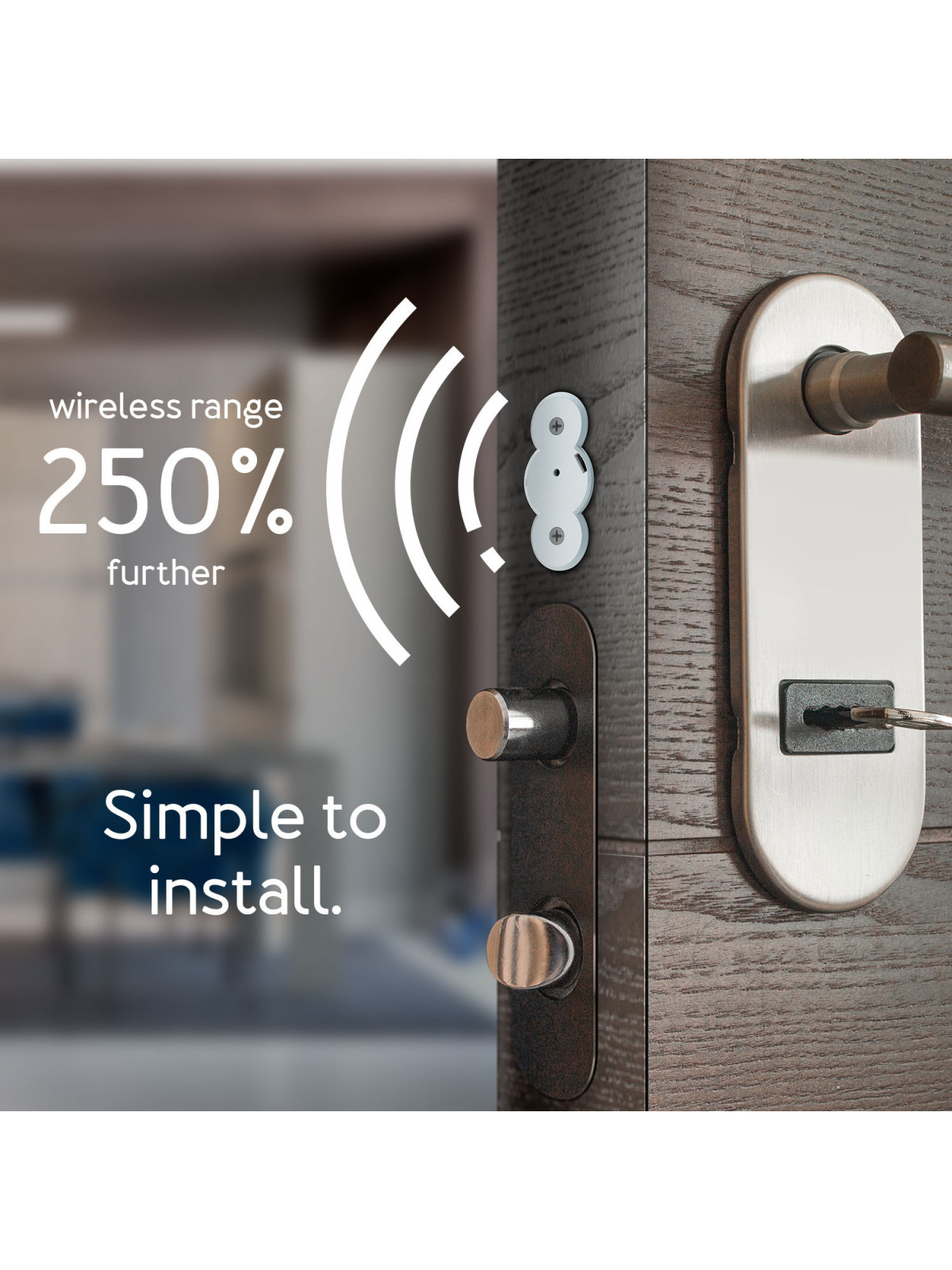

La beauté d'une installation invisible est complétée par la beauté d'une installation simple. L'installation du Recessed Door sensor 7 est facile. Et l'associer à un système d'automatisation ne prend rien de plus que d'activer sa batterie et de scanner son code QR. Rendre le tout invisible signifie un peu plus qu'un trou de perceuse caché sur le cadre d'une porte. C'est le genre d'installation qui ne prend pas plus de 10 minutes mais qui fournit des années d'intelligence et d'automatisation.
Caractéristiques techniques de l'Aeotec Recessed Door Sensor ZW187
- Technologie sans fil :
- Protocole : Z-Wave Plus (Gen5)
- Fréquence radio : 868,42 MHz
- Distance de transmission : 30m en champ libre (peut varier suivant de nombreux facteurs)
- Alimentation :
- 1 pile CR2 3V, 800mAh (fournie)
- Jusqu'à 2 ans d'autonomie (dans des conditions d'utilisation familiales classiques et les réglages d'usine)
- Distance maximale entre capteur et aimant : 1cm environ
- Dimensions :
- Partie fixe : 64mm x 19,2mm
- Partie mobile : 13mm x 22mm
- Poids : 30g
- Température de fonctionnement : 0°C à 40°C
- Humidité de fonctionnement : 8% à 80%
- Protection IP : IP20 (utilisation uniquement en intérieur)
- Certifications :
- CE
1 Article
- Référence
- ZW187
- État
- Neuf
- Format
- Module encastrable
- Connexions
- Z-Wave (puce série 100)
Z-Wave+ (puce série 500)
Z-Wave+ (puce série 700) - Compatibilités domotique
- Fibaro HC3
Homey / Homey Pro
Jeedom
eedomus+ - Type de module
- Sonde / Détecteur
- Usage
- Sécurité
- Fonctions
- Ouverture
- Alimentation
- Piles
|
SOMMAIRE |
Présentation
Le capteur est installé de manière invisible, de sorte qu'il se trouve à l'intérieur d'une porte et de son cadre pour fournir toutes les informations nécessaires à un système Z-Wave.

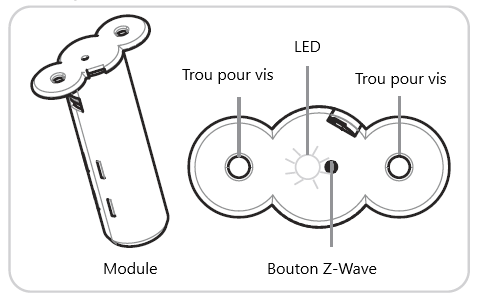

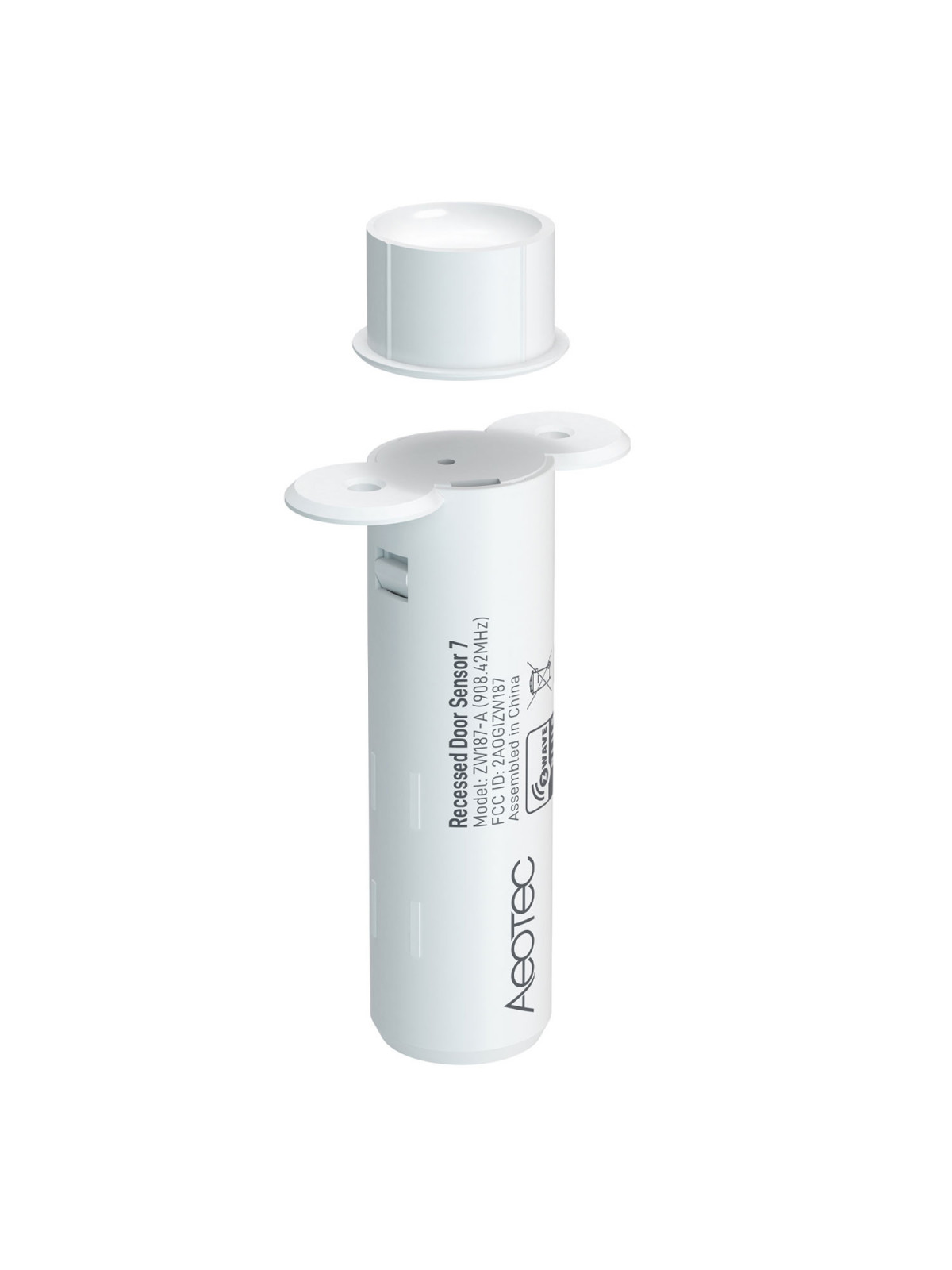

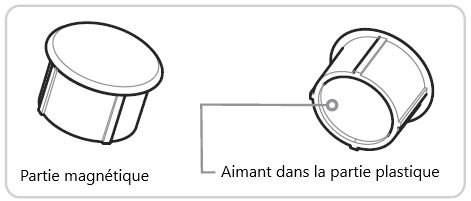

Le détecteur de porte encastrée est composé de deux parties : le capteur principal, plus grand, et le capteur magnétique, plus petit. Les deux doivent être installés pour une utilisation correcte.
Installation
La première étape de l'installation de votre détecteur de porte encastrée consiste à activer le détecteur principal.

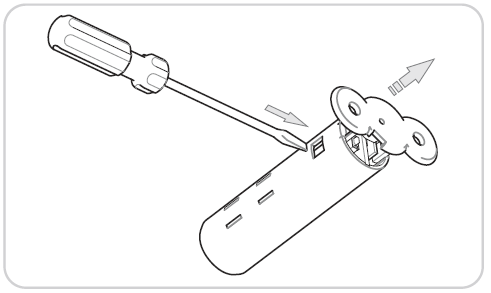

- À l'aide d'un tournevis plat, retirez le couvercle du capteur principal en appuyant doucement sur le connecteur :

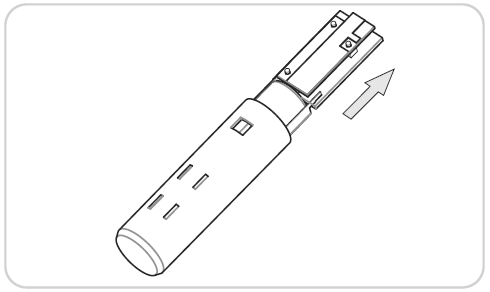

- Séparez les deux sections des capteurs principaux en retirant d'abord le couvercle, puis les composants internes :

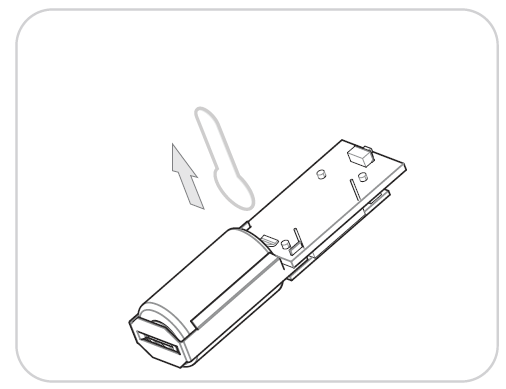

- Retirez l'isolant transparent de la pile :

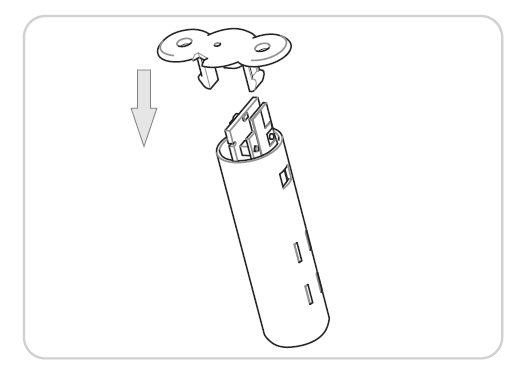

- Une fois l'isolant de la pile retiré, réinsérez les composants dans le boîtier avant de remettre le couvercle en place. Veillez à ce que le bouton du capteur principal soit aligné :
Installation du détecteur principal et du détecteur magnétique
Avant de commencer, il est important de choisir un emplacement approprié pour votre détecteur de porte encastrée. Respectez les conseils suivants :

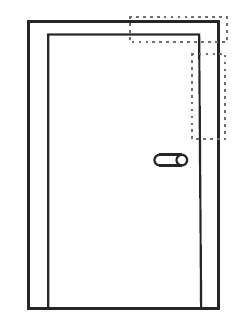

- Installer sur le haut ou sur le côté d'une porte.
- Placez le détecteur à l'écart de tout métal susceptible d'interférer avec sa fonctionnalité magnétique. Il peut s'agir d'un battant de porte, d'une poignée ou d'un mécanisme de verrouillage.
- Installez le détecteur à un endroit approprié pour assurer une séparation nette (au moins 1 mm) lorsque la porte est fermée.
- Positionnez le détecteur magnétique exactement en face du module.
Étape 1 :
- Préparez un espace pour le capteur principal en perçant un trou dans le cadre de votre porte à l'aide d'une mèche de 19 mm de large. Le trou doit avoir une profondeur de 65 mm.
Étape 2 :

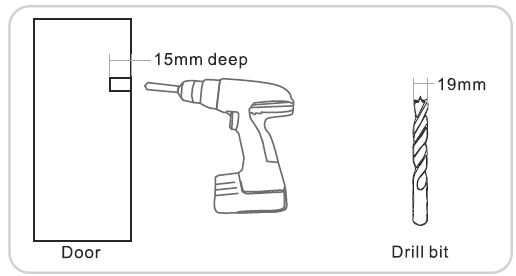

- Percez un trou correspondant dans votre porte. Le trou doit avoir une profondeur de 15 mm et une largeur de 19 mm. La position du trou doit être exactement la même que celle du trou dans le cadre de la porte.
Étape 3 :

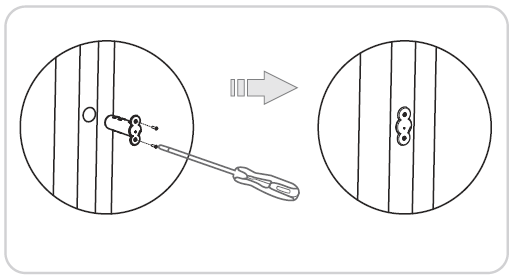

- Insérez le capteur principal dans le trou que vous avez créé dans le cadre de la porte et fixez-le à l'aide de deux vis.
Étape 4 :
- Placez une petite quantité de colle blanche (PVA) dans le trou que vous avez créé et placez le capteur magnétique à l'intérieur. Insérez-le en tapant doucement dessus avec un marteau en caoutchouc.
Inclusion au réseau Z-Wave
Cette étape permet d'ajouter le module à votre réseau Z-Wave et ainsi de le rendre plus utilisable par votre box domotique mais aussi de lui faire commander directement d'autres modules présents sur le même réseau Z-Wave.
| L'inclusion étant une étape sensible, il est très fortement recommander d'effectuer cette opération à moins de 2 m sans obstacle du contrôleur Z-Wave (box domotique). |
| Le processus d'inclusion peut porter plusieurs noms suivant les logiciels ou box domotique utilisés. Il peut par exemple être appelé "ajouter un périphérique Z-Wave" ou associer un module (bien que le terme "association" soit impropre avec le Z-Wave car définissant un autre type d'action). |
- Le module doit être alimenté
- Mettez votre contrôleur Z-Wave (box domotique) en mode inclusion
- Appuyez une fois sur le bouton du module
- Votre box / logiciel domotique doit vous indiquer après quelques secondes la réussite de l'inclusion
| Si vous rencontrez des difficultés à l'inclusion, nous vous recommandons d'effectuer au préalable une exclusion du module ou une réinitialisation. |
Exclusion du réseau Z-Wave
Cette étape permet de retirer un module de votre réseau Z-Wave (et de le réinitialiser) afin de pouvoir l'inclure de nouveau dans un réseau Z-Wave.
| L'exclusion étant une étape sensible, il est très fortement recommander d'effectuer cette opération à moins de 2 m sans obstacle du contrôleur Z-Wave (box domotique). |
| Le processus d'exclusion peut porter plusieurs noms suivant les logiciels ou box domotiques utilisés. Il peut par exemple être appelé "supprimer un périphérique Z-Wave". |
| Vous pouvez exclure un module Z-Wave avec n'importe quelle box domotique même s'il ne s'agit pas de celle qui avait été utilisée pour l'inclure. |
- Le module doit être alimenté
- Mettez votre contrôleur Z-Wave (box domotique) en mode exclusion
- Appuyez une fois sur le bouton du module
- Votre box / logiciel domotique doit vous indiquer après quelques secondes la réussite de l'exclusion
| Tout les réglages et associations sont effacés au moment de l'exclusion. |
Réveil ou Wake UP
Faire un "réveil" sur votre module vous sera nécessaire pour pouvoir changer vos paramètres, chaque module se réveille automatiquement après un certain temps défini par le constructeur pour économiser la batterie de l'appareil. Une fois que le module se réveille il envoie les informations que vous avez enregistré à votre box domotique qui fera les changements de paramètres directement puis le module se rendormira automatiquement. Pour se faire :
- Alimentez votre module
- Restez appuyé pendant 2 à 5 secondes sur le bouton du module
- Votre module s'est bien réveillé manuellement
Réinitialisation du module
En cas de dysfonctionnement ou de difficultés à exclure / inclure le module, vous pouvez tenter une remise aux valeurs d'usine. Cette opération supprimera l'inclusion et les associations et mettra les paramètres à leur valeurs par défaut.
- Appuyez sur le bouton du module et maintenez le enfoncé pendant 20 secondes
- Entre 2 et 5 secondes : La LED clignotera lentement
- Entre 5 et 20 secondes : La LED du module continue de clignoter plus rapidement (5 à 10 secondes) et encore plus rapidement (10 à 20 secondes)
- 21 secondes et plus : La LED clignotera alors rapidement 3 fois, puis elle s'éteindra et s'allumera pendant que vous maintenez la touche enfoncée
- Relâchez le bouton et le module sera réinitialisé
|
SOMMAIRE |
Paramètres Z-Wave
Vous trouverez dans ce tableau les principaux paramètres du module Aeotec ZW187
| N° du paramètre | Valeur usine | Valeur possible | Effet |
| 1 (1Byte dec) "Active/Désactive les rapports" Sensor Binary Report" de détection d'ouverture/fermeture au contrôleur Z-Wave" | 0 | 0 | Désactivé |
| 1 | Activé | ||
| 2 (1Byte dec) "Configure les valeurs de commande "Sensor Binary Report" envoyées par le module lors des détections d'ouverture et de fermeture au contrôleur Z-Wave" | 0 | 0 | Ouverture = Sensor Binary Report 0xFF (ON) Fermeture = Sensor Binary Report 0x00 (OFF) |
| 1 | Ouverture = Sensor Binary Report 0x00 (OFF) Fermeture = Sensor Binary Report 0xFF (ON) |
||
| 3 (1Byte dec) "Configure les valeurs de commande envoyées par le module lors des détections d'ouverture et de fermeture aux modules associés au Groupe 2" | 1 | 0 | Désactivé |
| 1 | Ouverture = Basic SET 0xFF (ON) Fermeture = Basic SET 0x00 (OFF) |
||
| 2 | Ouverture = Basic SET 0x00 (OFF) Fermeture = Basic SET 0xFF (ON) |
||
| 3 | Ouverture = Basic SET 0xFF (ON) Fermeture = Pas de commande |
||
| 4 | Ouverture = Pas de commande Fermeture = Basic SET 0x00 (OFF) |
||
| 5 | Ouverture = Basic SET 0x00 (OFF) Fermeture = Pas de commande |
||
| 6 | Ouverture = Pas de commande Fermeture = Basic SET 0xFF (ON) |
||
| 4 (2Byte dec) "Configure le nombre de tentative de transmission Z-Wave et le délai entre chaque tentative en cas d'échec de communication" Additionnez les valeurs souhaitées pour le nombre de tentative et le délai entre chaque tentative pour connaitre la valeur à mettre dans ce paramètre |
0 | Nombre de tentative | |
| 0 | Désactivé | ||
| 1 à 5 | Nombre de tentative | ||
| Délai entre chaque tentative | |||
| - |
Délai |
||
| 5 (1Byte dec) "Configure le temps d'attente de l'accusé de réception des transmissions Z-Wave" | 15 | 1 à 50 | Par pas de 100ms |
| 81 (1Byte dec) "Configure le fonctionnement de la LED" | 3 | 0 | Désactive totalement la LED |
| 1 | La LED clignote rapidement uniquement lors d'une détection d'ouverture/fermeture | ||
| 2 | La LED clignote rapidement uniquement lors d'un réveil (Wake UP) | ||
| 3 | La LED clignote lors d'une détection d'ouverture/fermeture et lors d'un réveil (Wake UP) | ||
| 90 (1Byte dec) "Configure le pourcentage en dessous duquel la pile sera considérée comme faible" | 30 | 10 à 50 | Valeur en % |
| 101 (2Byte dec) "Règle la fréquence de remontée du niveau de pile au contrôleur Z-Wave" | 70 | 1 à 14400 | Valeur en minutes |
Groupes d'associations Z-Wave
| N° | Nom | Description | Nombre d'associations maximum |
| 1 | LifeLine | Groupe réservé au contrôleur Z-Wave | 1 |
| 2 | Retransmission | Retransmet le Basic Set (détection d'ouverture/fermeture) aux modules associés | 5 |
