Présentation
Introduction à Shelly®
Shelly® est une famille d'appareils innovants, qui permettent le contrôle à distance d'appareils électriques via un téléphone mobile, un PC ou un système domotique.
Shelly® utilise le WiFi pour se connecter aux appareils qui le contrôlent.
Ils peuvent être dans le même réseau WiFi ou utiliser un accès à distance (via Internet).
Shelly® peut fonctionner de manière autonome, sans être géré par un contrôleur domotique, dans le réseau WiFi local, ainsi que via un service cloud, de partout où l'Utilisateur a accès à Internet.
Shelly® dispose d'un serveur Web intégré, à travers lequel l'utilisateur peut ajuster, contrôler et surveiller l'appareil.
Shelly® dispose de deux modes WiFi: point d'accès (AP) et mode client (CM).
Pour fonctionner en mode client, un routeur WiFi doit être situé à portée de l'appareil.
Les appareils Shelly® peuvent communiquer directement avec d'autres appareils WiFi via le protocole HTTP.
Une API peut être fournie par le fabricant.
Des appareils Shelly® peuvent être disponibles pour la surveillance et le contrôle même si l'utilisateur se trouve en dehors de la portée du réseau WiFi local, tant que le routeur WiFi est connecté à Internet.
La fonction cloud peut être utilisée, qui est activée via le serveur Web de l'appareil ou via les paramètres de l'application mobile Shelly Cloud.
L'Utilisateur peut s'inscrire et accéder à Shelly Cloud, en utilisant soit les applications mobiles Android ou iOS, ou tout navigateur Internet et le site web: https://my.Shelly.cloud/.
Présentation du Shelly BLU Door Window Sensor
Shelly BLU Door/Window (le Dispositif) est un capteur Bluetooth conçu pour détecter l'ouverture et la fermeture d'une porte ou d'une fenêtre.
Il peut également mesurer l'inclinaison d'une porte ou d'une fenêtre qui s'incline et se tourne.
Il est également doté d'un capteur de lumière.
- A : Capteur de lumière
- B : Bouton de commande
- C : Aimant
- D : Capteur
Installation et utilisation
ATTENTION !
|
Premières étapes
Shelly BLU Door/Window est livré prêt à l'emploi avec la pile déjà installée.
Toutefois, si le fait d'appuyer sur son bouton ne permet pas au Dispositif d'émettre des signaux, il se peut que vous ayez besoin d'insérer une pile.
Consultez la section Remplacement de la pile.
Fixation
| Lors de la fixation du Dispositif, veillez à ce que le petit triangle du capteur soit orienté vers l'aimant, comme indiqué sur l'image 2 et que la distance entre le capteur et l'aimant soit inférieure à 10 mm/0.4 in lorsque la porte ou la fenêtre est fermée. |
Vous pouvez placer l'aimant à gauche, à droite, au-dessus ou au-dessous du capteur.

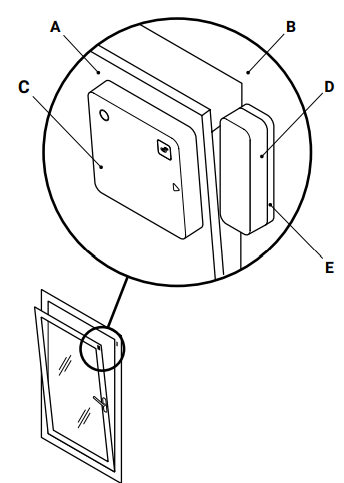

Si vous souhaitez garder un œil sur une porte ou une fenêtre qui s'incline et se tourne, montez le capteur (C) sur la porte ou la fenêtre (A) et l'aimant (D) sur le cadre (B) comme indiqué sur l'image 3.
Utilisez les autocollants en mousse double face fournis pour fixer l'unité de détection et l'aimant à la porte ou à la fenêtre et au cadre.
En fonction du cadre de la porte ou de la fenêtre, il peut être nécessaire d'aligner l'aimant et le capteur en surélevant l'un d'eux à l'aide de cales (E).
Si vous souhaitez garder un œil sur une porte ou une fenêtre classique, nous vous suggérons, si possible, de fixer le capteur sur le cadre et l'aimant sur la porte ou la fenêtre.
Utilisation de Shelly BLU Door/Window
En cas d'ouverture d'une porte ou d'une fenêtre classique, le Dispositif transmet immédiatement des informations sur l'évènement, l'éclairage et l'état de la pile au moment de la détection de l'ouverture.
En cas d'ouverture d'une porte ou d'une fenêtre qui s'incline et se tourne, le Dispositif transmet immédiatement des informations sur l'évènement, l'éclairage et l'état de la pile au moment de la détection de l'ouverture et, deux secondes plus tard, des informations sur l'angle d'inclinaison, l'éclairage et l'état de la pile à ce moment-là.
Si l'angle d'inclinaison change, le Dispositif transmet son nouvel état dans les 8 secondes.
Si la porte ou la fenêtre est fermée, le Dispositif transmet des informations sur l'évènement, l'angle d'inclinaison (zéro), l'éclairage et l'état de la pile au moment de la détection de la fermeture.
Si le mode balise du Dispositif est activé, il transmet toutes les 30 secondes des informations sur l'état actuel d'ouverture/fermeture, l'angle d'inclinaison, l'éclairage et l'état de la pile.
Pour coupler Shelly BLU Door/Window avec un autre dispositif Bluetooth, appuyez sur le bouton du Dispositif pendant 10 secondes.
Le dispositif attend la connexion pendant une minute. Les propriétés Bluetooth disponibles sont décrites dans la documentation officielle de l'API Shelly à l'adresse suivante https://shelly.link/ble
Pour réinitialiser les paramètres du dispositif, appuyez sur le bouton de celui-ci et maintenez-le appuyé pendant 30 secondes après avoir inséré la pile.
Intégration initiale
Si vous choisissez d'utiliser le Dispositif avec l'application Shelly Smart Control et le service Shelly Cloud, les instructions pour connecter le Dispositif au Cloud et le contrôler depuis l'application Shelly se trouvent dans le guide de l'application mobile.
L'application Shelly et le service Shelly Cloud ne sont pas indispensables au bon fonctionnement du Dispositif. Ce Dispositif peut être utilisé de manière autonome ou avec d'autres plateformes domotiques qui prennent en charge le protocole BTHome.
Pour plus d'informations, visitez le site Internet suivant bthome.io.
Remplacer la pile

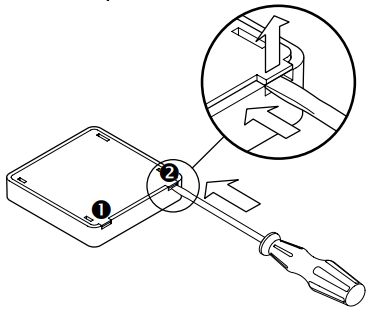

- Ouvrez le capot arrière comme indiqué sur l'image 4
- Sortez la pile épuisée en la poussant hors du support qui lui est dédié et en la tirant vers vous, comme indiqué sur l'image 5.
- Insérez une nouvelle pile, comme indiqué sur l'image 6.

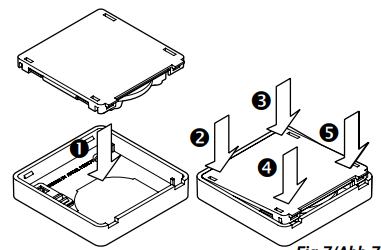

- Replacez le capot arrière en l'appuyant sur les quatre angles du capteur jusqu'à ce que vous entendiez un clic, comme illustré sur l'image 7
