Manuel en français du Shelly "Wall Display"

Présentation

Introduction à Shelly®

Shelly® est une gamme de dispositifs innovants gérés par microprocesseur, qui permettent de contrôler à distance les appareils électriques par le biais d’un téléphone portable, d’une tablette, d’un PC ou d’un système domotique.

Les dispositifs Shelly® peuvent fonctionner de manière autonome connectés au Wi-Fi ou ils peuvent également être exploités par des services domotiques depuis le Cloud.
Shelly Cloud est un service qui peut être utilisé depuis l’application Android ou iOS, ou via n’importe quel navigateur Internet sur https://control.shelly.cloud/.
Les dispositifs Shelly® peuvent être utilisés et contrôlés à distance depuis n’importe quel endroit où l’utilisateur dispose d’une connexion Internet, à condition que les dispositifs soient connectés au Wi-Fi et à l’Internet.
Les dispositifs Shelly® ont une interface Web intégrée accessible à l’adresse suivante http://192.168.33.1 au sein du réseau Wi-Fi, créée par le dispositif en mode point d’accès sans fil ou à l’adresse URL du dispositif sur le réseau Wi-Fi auquel il est connecté.
L’interface Web intégrée peut être utilisée pour surveiller et contrôler le dispositif ainsi que pour ajuster ses paramètres.

Les dispositifs Shelly® peuvent communiquer directement avec d’autres dispositifs connectés en Wi-Fi par le biais du protocole HTTP.
Une API est fournie par Shelly Europe Ltd. Pour plus d’informations, veuillez visiter : https://shelly-api-docs.shelly.cloud/#shelly-family-overview.

Les dispositifs Shelly® sont livrés avec un micrologiciel (firmware) pré-installé.
Si des mises à jour sont nécessaires pour maintenir les dispositifs conformes ainsi que mettre à jour les consignes de sécurité, Shelly Europe Ltd les fournira gratuitement depuis l’interface Web intégrée au dispositif ou depuis l’application Shelly, où les informations sur la version actuelle du micrologiciel sont disponibles.
Le choix d’installer ou non les mises à jour du micrologiciel du dispositif relève de la seule responsabilité de l’utilisateur. Shelly Europe Ltd n’est aucunement responsable de tout manque de la conformité du dispositif causé par le fait que l’utilisateur n’a pas installé les mises à jour fournies en temps voulu.

Shelly Wall Display est une console de commande pour maison connectée.

Il est doté d’un écran couleur et d’une fonction de commutation des circuits de charge.

Installation et utilisation

Instruction d'installation

• Avant de commencer l’installation/le montage du Dispositif, vérifiez que le disjoncteur soit éteint et qu’il n’y ait pas de tension aux bornes. Ceci peut être fait avec un testeur de phase ou un multimètre. Lorsque vous êtes sûrs qu’il n’y a pas de tension, vous pouvez procéder au raccordement des fils.

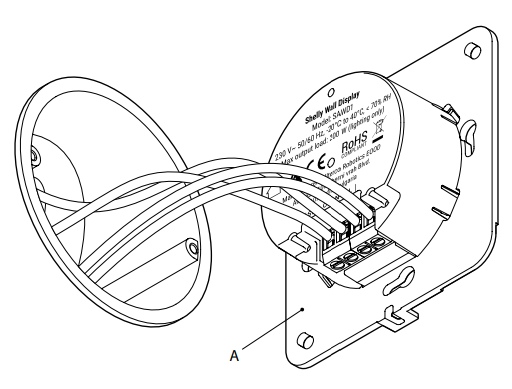

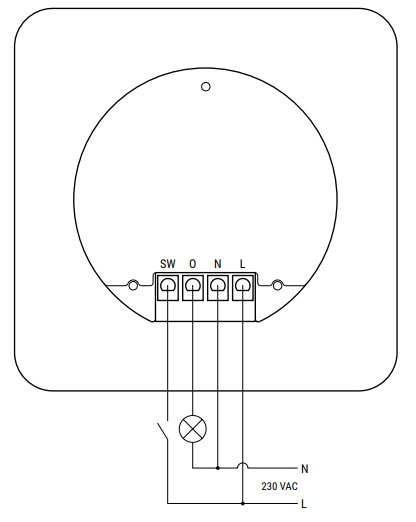

• Branchez les fils au module d’alimentation (image 2A) conformément au schéma de câblage de l’image.

• Branchez le fil Phase à la borne L du dispositif et le fil Neutre à la borne N.
• Branchez un interrupteur ou un bouton à la borne SW du Dispositif et au fil Phase.
• Insérez le module d’alimentation avec les fils dans le coffret de branchement et accrochez-le avec les deux vis fournies avec celui-ci.

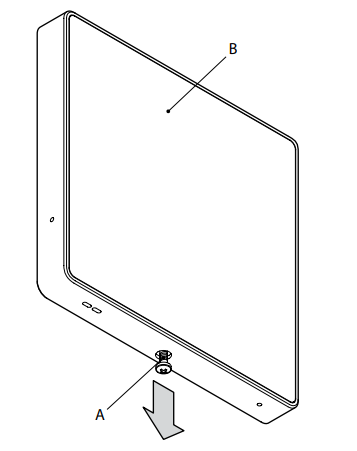

• Enlevez la vis au bas du module d’affichage.

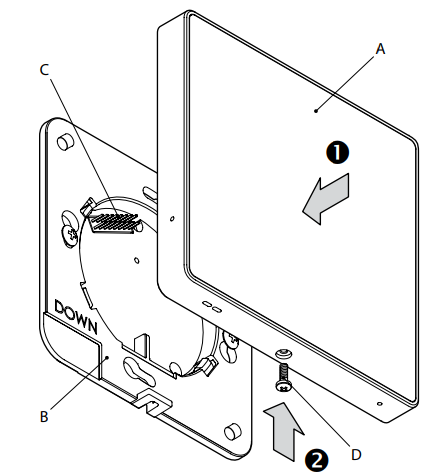

• Accrochez le module d’affichage en le pressant contre le module d’alimentation jusqu’à ce que vous entendiez un déclic.
• ATTENTION ! Faites très attention à ne pas plier les broches d’en-tête lorsque vous les insérez dans le connecteur d’en-tête du module d’affichage.
• Replacer la vis dans le module d’affichage et la fixer pour éviter tout détachement accidentel.

Intégration initiale

Si vous choisissez d’utiliser le Dispositif avec l’application Shelly Smart Control et le service Shelly Cloud, les instructions pour connecter le Dispositif au Cloud et le contrôler depuis l’application Shelly se trouvent dans le guide de l’application mobile. L’application Shelly et le service Shelly Cloud ne sont pas indispensables au bon fonctionnement du Dispositif.

Ce Dispositif peut être utilisé avec d’autres services et applications domotiques.
