Manuel en français du Fibaro FGR-224

Présentation

Description

Le FIBARO ROLLER SHUTTER 4 est conçu pour contrôler les volets roulants, les stores, les stores vénitiens, les rideaux et les pergolas.

Le FIBARO ROLLER SHUTTER 4 permet de positionner avec précision les volets roulants ou les lamelles de stores vénitiens.
L’appareil est équipé d’un système de contrôle de l’énergie.
Il permet de contrôler les appareils connectés soit par le réseau Z-Wave®, soit par un interrupteur qui lui est directement relié.

Les caractéristiques les plus importantes

• Peut être utilisé avec :
  • les stores à enroulement
  • stores vénitiens
  • pergolas
  • les rideaux
  • les stores
  • moteurs de stores avec interrupteurs de fin de course électroniques ou mécaniques.
• Dispose d’un système de mesure active de l’énergie.
• Supporte les modes de sécurité du réseau Z-Wave® : S0 avec cryptage AES-128 et S2 Mode authentifié avec cryptage basé sur PRNG.
• Fonctionne comme un répéteur de signaux Z-Wave® (tous les appareils du réseau qui ne fonctionnent pas sur batterie agissent comme des répéteurs pour augmenter la fiabilité du réseau).
• Peut être utilisé avec tous les appareils certifiés avec le certificat Z-Wave Plus® et est compatible avec les appareils produits par d’autres fabricants.
• Fonctionne avec différents types d’interrupteurs. Pour le confort d’utilisation, il est recommandé d’utiliser des interrupteurs dédiés au fonctionnement des volets roulants (monostables, interrupteurs de volets roulants).

Installation

Avant de procéder à l'installation

Explications des bornes :

• O1 – la 1ère borne de sortie pour le moteur de l’obturateur
• O2 – la 2e borne de sortie pour le moteur de l’obturateur
• S1 – terminal pour le 1er interrupteur (utilisé pour ajouter/supprimer le dispositif)
• S2 – terminal pour le deuxième interrupteur (utilisé pour ajouter/supprimer le dispositif)
• N – bornes pour le fil neutre (connecté en interne
• L – bornes pour le fil sous tension (connecté en interne)
• PROG – bouton de service (utilisé pour ajouter/supprimer le dispositif et naviguer dans le menu)

Directives concernant le câblage et le retrait des fils

Installation

• Couper la tension du réseau (désactiver le fusible).
• Ouvrez le boîtier de l’interrupteur mural.

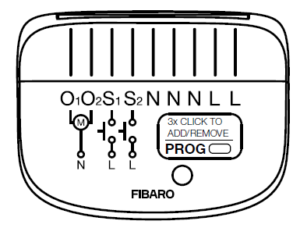

• Raccorder en suivant le schéma ci-contre :
• Vérifiez que l’appareil est correctement connecté.
• Placer l’appareil dans une boîte de commutation murale.
• Fermer le boîtier de l'interrupteur mural.
• Mettez la tension secteur sous tension.

Réseau Z-Wave

Suppression du réseau

Suppression – Mode d’apprentissage du périphérique Z-Wave permettant de supprimer le périphérique d’un réseau Z-Wave existant.

Pour supprimer un appareil du réseau Z-Wave :

• Assurez-vous que l’appareil est alimenté.
• Placer le contrôleur principal en mode retrait (pour plus d’informations, voir le manuel du contrôleur).
• Cliquez rapidement trois fois sur le bouton PROG. Vous pouvez également cliquer trois fois sur S1 ou S2 dans les 10 minutes qui suivent la mise sous tension de l’appareil.
• Attendez la fin du processus de retrait.
• Le retrait réussi est confirmé par le message du contrôleur Z-Wave. L’indicateur LED s’allume en rouge.

Ajout au réseau Z-Wave

Ajout – Mode d’apprentissage du périphérique Z-Wave, permettant d’ajouter le périphérique à un réseau Z-Wave existant.

Pour ajouter l’appareil au réseau à l’aide de la fonction Smart Start Z-Wave :

• Entrez le code complet de la chaîne DSK dans votre contrôleur. Si votre contrôleur est capable de scanner des QR, scannez le code QR placé sur l’étiquette.
• Alimentez l’appareil (mettez-le sous tension).
• L’indicateur LED commence à clignoter en jaune, attendez la fin du processus d’ajout.
• La réussite de l’ajout est confirmée par le message du contrôleur Z-Wave et l’indicateur LED du dispositif:
  • Vert – succès (non sécurisé, S0, S2 non authentifié)
  • Magenta – succès (Security S2 Authenticated)
  • Rouge – pas de succès

Pour ajouter manuellement un appareil au réseau Z-Wave :

• Alimenter l’appareil. Si le périphérique n’est pas ajouté au réseau Z-Wave, l’indicateur LED du périphérique s’allume en rouge.
• Régler le contrôleur principal en mode d’ajout sécurité/non sécurité (pour plus d’informations, voir le manuel du contrôleur).
• Cliquez rapidement trois fois sur le bouton PROG de l’appareil. Vous pouvez également cliquer trois fois sur S1 ou S2.
• Si vous ajoutez l’appareil en mode Sécurité S2 Authentifié, saisissez le code PIN, qui est indiqué sur l’appareil. Le code PIN est également une partie soulignée de la clé spécifique à l’appareil (DSK) étiquetée au bas de la boîte.
• Attendez que l’indicateur LED clignote en jaune.
• La réussite de l’ajout est confirmée par le message du contrôleur Z-Wave et l’indicateur LED du dispositif:
  • Vert – succès (non sécurisé, S0, S2 non authentifié)
  • Magenta – succès (Security S2 Authenticated)
  • Rouge – pas de succès

Utilisation de l'appareil

Calibrage

L’étalonnage est un processus au cours duquel l’appareil apprend la position des interrupteurs de fin de course et une caractéristique du moteur.

Le calibrage est obligatoire pour que l’appareil reconnaisse correctement la position d’un store.

La procédure consiste en un mouvement automatique complet, entre les interrupteurs de fin de course (quelques mouvements de montée/descente).

Calibrage automatique à l’aide du menu :

• Appuyez sur le bouton PROG et maintenez-le enfoncé pour accéder au menu.
• Relâcher le bouton lorsque l’appareil s’allume en bleu (1ère position).
• Cliquez rapidement sur le bouton pour confirmer.
• L’appareil effectue le processus d’étalonnage en réalisant un cycle complet – quelques mouvements de montée et de descente. Pendant l’étalonnage, la LED clignote en bleu.
• Si l’étalonnage est réussi, l’indicateur LED s’allume en vert. Si l’étalonnage échoue, l’indicateur LED s’allume en rouge.
• Testez si le positionnement fonctionne correctement.

Calibrage automatique en utilisant le paramètre :

• Réglez le paramètre 150 sur 3.
• L’appareil effectue le processus d’étalonnage en effectuant un cycle complet – quelques mouvements de montée et de descente. Pendant l’étalonnage, l’indicateur LED clignote en bleu.
• Si l’étalonnage est réussi, l’indicateur LED s’allume en vert. Si l’étalonnage échoue, l’indicateur LED s’allume en rouge.
• Testez si le positionnement fonctionne correctement.

Les caractéristiques électriques des moteurs peuvent être différentes, ce qui peut entraîner un échec de l’étalonnage.

Pour résoudre ce problème, vous pouvez :

• augmenter la valeur du paramètre 154, par exemple à 5 secondes avant d’essayer d’effectuer à nouveau l’étalonnage.
• si l’étalonnage n’aboutit toujours pas, réduire la valeur du paramètre 155 à 1 W avant d’essayer d’effectuer l’étalonnage. paramètre 155 à 1 W avant d’essayer d’effectuer à nouveau l’étalonnage avant d’essayer à nouveau d’effectuer l’étalonnage.
• si les étapes 1 et 2 ont échoué, réglez le paramètre 155 sur 0 et utilisez les paramètres 156 et 157 pour régler manuellement la durée du mouvement. les paramètres 156 et 157 pour régler manuellement la durée du mouvement. Après avoir réglé le temps manuellement, il est nécessaire de déplacer le volet roulant dans les deux positions finales (complètement ouvert et complètement fermé) pour que le module puisse utiliser correctement le temps de mouvement défini. le module puisse utiliser correctement le temps de mouvement défini.

Positionnement manuel des lamelles en mode stores vénitiens

• Réglez le paramètre 151 sur 2 (0-90°) ou 3 (0-180°), en fonction de la capacité de rotation des lamelles.
• Par défaut, le paramètre 152 est fixé à 15, ce qui signifie que le temps de transition entre les positions finales est égal à 1,5 seconde.
• Tournez les lamelles entre les positions finales en maintenant le bouton haut ou bas enfoncé :
  • Si, après un cycle complet, un store commence à monter ou à descendre, diminuer la valeur du paramètre 152.
  • Si, après un cycle complet, les lamelles n’atteignent pas les positions finales, augmenter la valeur du paramètre 152.
• Répétez l’étape précédente jusqu’à ce que vous obteniez un positionnement satisfaisant.
• Vérifiez si le positionnement fonctionne correctement. Des lamelles correctement configurées ne doivent pas forcer les stores à monter ou descendre.

Menu

Le menu vous permet d’effectuer des actions liées au réseau Z-Wave.

Pour entrer en mode menu :

• Couper la tension du réseau (désactiver le fusible).
• Retirer l’appareil du boîtier d’interrupteur mural.
• Mettez la tension secteur sous tension.
• Appuyez sur le bouton PROG et maintenez-le enfoncé pour accéder au menu.
• Attendez que la LED indique par une couleur la position souhaitée dans le menu :
  • BLEU – autocalibrage
  • JAUNE – réinitialisation d’usine
• Relâchez rapidement et cliquez à nouveau sur le bouton PROG.
• Après avoir cliqué sur le bouton PROG, l’indicateur LED confirme la position du menu en clignotant.

Réinitialisation aux valeurs d’usine

La procédure de réinitialisation vous permet de restaurer le périphérique aux paramètres d’usine, ce qui entraîne la suppression de toutes les informations d’attribution de réseau et de tous les paramètres de configuration.

Pour restaurer le périphérique aux paramètres d’usine :

• Couper la tension du réseau (désactiver le fusible).
• Retirer l’appareil du boîtier d’interrupteur mural.
• Mettez la tension secteur sous tension.
• Appuyez sur le bouton PROG et maintenez-le enfoncé pour accéder au menu.
• Attendez que l’indicateur LED s’allume en jaune.
• Relâchez rapidement et cliquez à nouveau sur le bouton PROG.
• Pendant la réinitialisation d’usine, l’indicateur LED clignote en jaune.
• Après quelques secondes, l’appareil est redémarré, ce qui est signalé par la couleur rouge de l’indicateur LED.
