Schéma domotique d’un va-et-vient : quels câblages possibles ?
Ce qu’il faut savoir sur le schéma domotique d’un va-et-vient
- Le Fibaro Dimmer 2 accepte un montage 2 fils, sans neutre, mais il ne commande des LED non dimmables qu’en montage 3 fils.
- Sous 50 W de lampes, son manuel impose le Bypass 2 FGB-002, qui abaisse la charge minimale à 5 VA.
- Le second interrupteur du va-et-vient se déclare avec le paramètre 26 réglé sur 1.
- Le Sonoff ZBMINIL2 se passe de neutre dès 3 W de charge, dans la limite de 6 A.
- Deux navettes ne suffisent pas toujours : comptez les conducteurs dans chaque boîte avant d’acheter.
5 faits vérifiés5 sourcesmis à jour le 14 septembre 2026
Compter les fils
Le schéma possible dépend des conducteurs présents dans chaque boîte, pas du module.
Neutre ou pas
Sans neutre, le module se nourrit à travers la lampe : la charge minimale devient la règle.
Couper, vérifier
Disjoncteur coupé et absence de tension contrôlée avant de toucher une borne.
Un va-et-vient classique relie ses deux interrupteurs par deux fils seulement, les navettes. La phase arrive dans la première boîte, le retour lampe part de la seconde. Tout schéma domotique d’éclairage en va-et-vient part de cette contrainte, et c’est elle qui décide du module, bien avant la marque ou le protocole. Je vous montre les trois montages qui tiennent la route, bornes et fils compris, puis les réglages.
Quel schéma domotique pour un va-et-vient existant ?

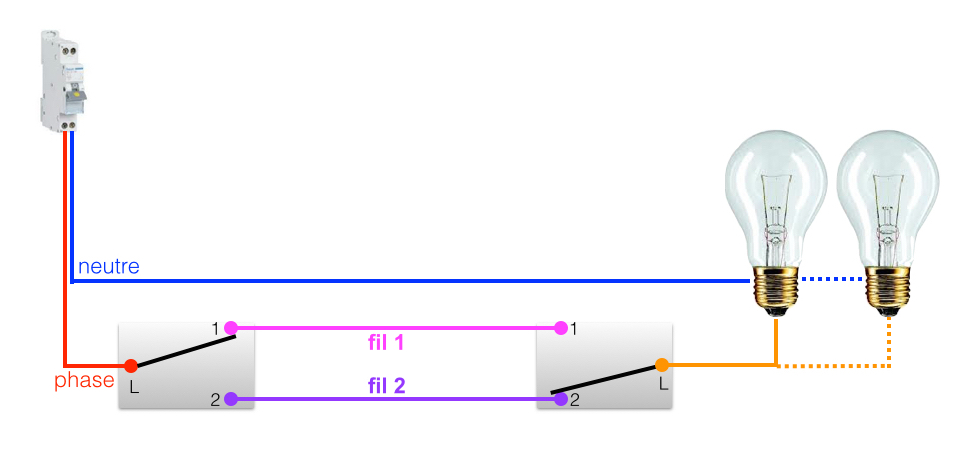

Commencez par identifier vos fils, disjoncteur du circuit coupé et absence de tension vérifiée au testeur. Legrand décrit le câblage standard ainsi : la phase, souvent rouge, arrive sur la borne L du premier interrupteur ; les deux navettes, souvent orange, relient les bornes 1 et 2 des deux appareils ; le retour lampe, souvent violet, part de la borne L du second. Les couleurs varient d’une maison à l’autre. Seul le vert et jaune de la terre ne ment jamais.
Le problème saute aux yeux. Un micromodule posé dans une boîte a besoin de la phase, d’une sortie vers la lampe et de deux fils vers chaque interrupteur distant. Avec deux navettes, le compte n’y est pas. Trois solutions existent :
- tirer un conducteur supplémentaire entre les deux boîtes, et garder vos deux interrupteurs ;
- loger le module là où tous les fils se rejoignent, souvent une boîte de dérivation accessible ;
- remplacer l’interrupteur distant par un bouton sans fil et libérer une navette pour la phase.
Je conseille la troisième dans la plupart des rénovations. Elle évite de repasser des gaines, et un bouton comme le Sonoff SNZB-01P se colle à la place de l’ancien mécanisme.

Comment se branche le Fibaro Dimmer 2 ?
Le manuel du Fibaro Dimmer 2 FGD-212 liste six bornes : L pour la phase, N pour le neutre, S1 et S2 pour deux interrupteurs, la borne Sx qui alimente ces interrupteurs, et la sortie vers la lampe. Les schémas du constructeur branchent toujours les interrupteurs entre Sx et S1 ou S2, jamais directement sur la phase.
En montage 2 fils, vous reliez la phase sur L, la sortie sur le retour lampe, et vous pontez Sx avec N : le neutre du réseau n’arrive pas au module. En montage 3 fils, N reçoit le vrai neutre. Le manuel demande une boîte d’au moins 60 mm de profondeur et une protection de 10 A au plus en amont.
| Module | Neutre | Charge annoncée | LED non dimmables |
|---|---|---|---|
| Fibaro Dimmer 2, montage 2 fils | Non | 50 à 250 W, 5 VA avec Bypass 2 | Non |
| Fibaro Dimmer 2, montage 3 fils | Oui | 50 à 250 W selon le type de lampe | Oui, sans variation |
| Sonoff ZBMINIL2 (Zigbee) | Non | Dès 3 W, 6 A au plus | Oui, en tout ou rien |

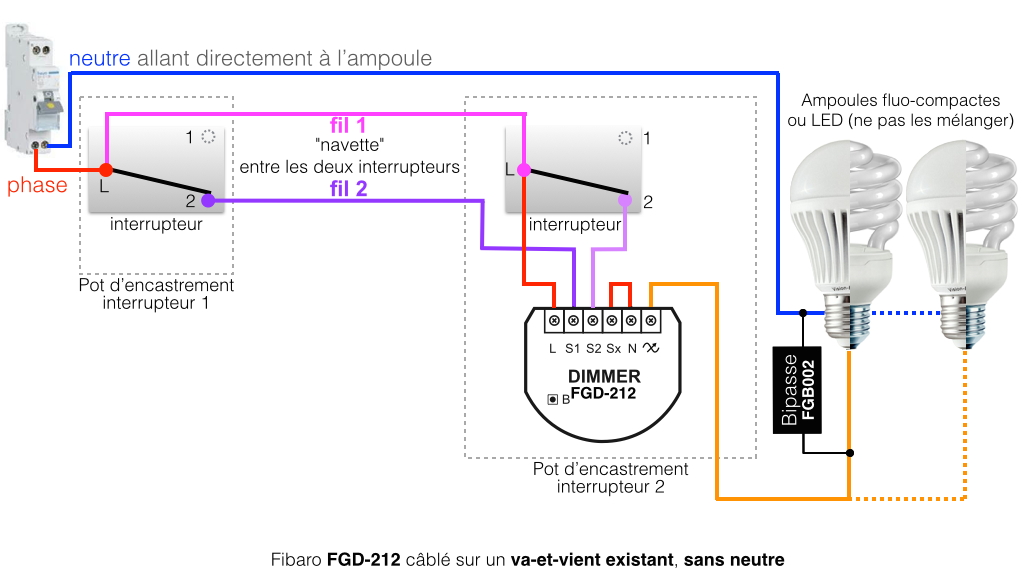

Ce schéma domotique d’éclairage en va-et-vient a donc un coût caché : pour un plafonnier LED de faible puissance, le Dimmer 2 sans neutre vous oblige à ajouter le bypass, branché en parallèle sur une des lampes.
⚠️ Le manuel Fibaro rappelle qu’une tension peut subsister aux bornes même module éteint. Coupez le disjoncteur du circuit, vérifiez l’absence de tension au testeur, et au moindre doute sur l’identification des navettes, laissez la main à un électricien. L’INRS classe le contact avec une pièce sous tension, le court-circuit et l’arc parmi les trois risques électriques.
Les trois montages, borne par borne
Avec un conducteur ajouté
Le module prend place dans la boîte côté lampe. Une navette transporte la phase jusqu’à L, le retour lampe se branche sur la sortie. L’interrupteur local se câble entre Sx et S2, l’interrupteur distant entre Sx et S1 grâce à la seconde navette et au conducteur ajouté. Réglez ensuite le paramètre 20 sur 1 pour vos interrupteurs à bascule, et le paramètre 26 sur 1 pour que S2 commande aussi la lumière.
Dans la boîte de dérivation

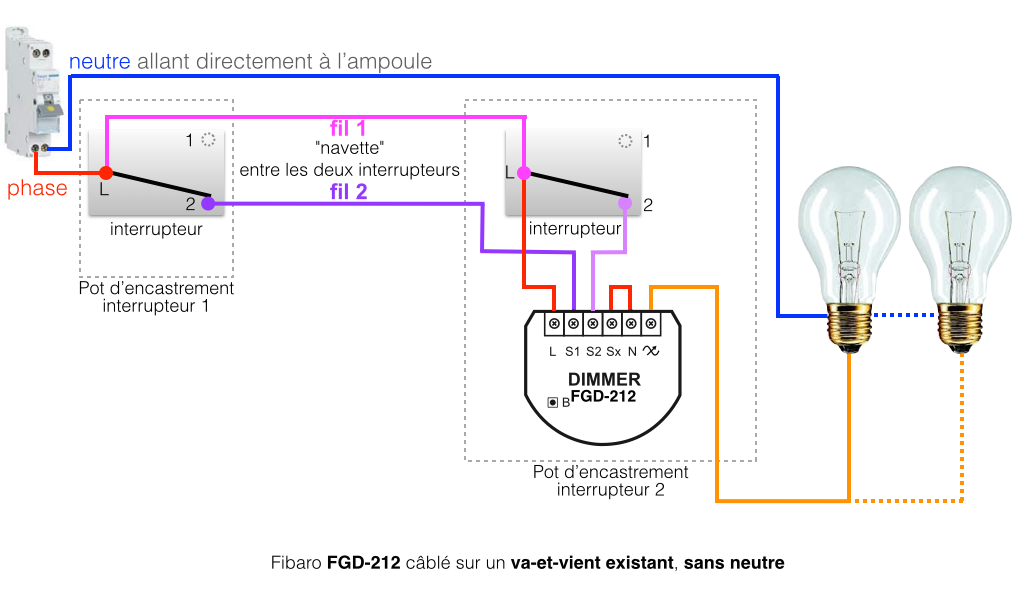

Le schéma n° 4 du manuel garde les deux inverseurs et leurs navettes. Sx part vers le commun du premier inverseur, les navettes font leur trajet habituel, et le commun du second revient sur S1. Ce montage suppose un accès à tous les fils au même endroit. Le cas à trois interrupteurs, avec permutateur, suit la même logique et je le détaille dans le guide du va-et-vient multiple sans télérupteur.
Avec un bouton sans fil
Dans la boîte côté lampe, une navette devient la phase, le retour lampe va sur la sortie, et l’interrupteur local passe entre Sx et S1. Dans la première boîte, la phase se raccorde à cette navette par une borne à levier, et la navette restante s’isole aux deux bouts. Le bouton sans fil déclenche la lumière par la box.
💡 Ouvrez les deux boîtes avant de commander quoi que ce soit, et notez sur un papier chaque fil avec sa couleur et sa borne d’origine. Deux navettes, pas de neutre, un retour lampe : cette ligne suffit à choisir entre les trois montages. Elle vous évite surtout le module qui ne rentre ni dans le schéma ni dans la boîte.
Quels réglages après l’inclusion ?
À la mise sous tension, le Dimmer 2 lance une calibration d’environ 30 secondes pour reconnaître vos lampes. Avec le bypass en place, forcez-la en réglant le paramètre 13 sur 2. Si la calibration hésite sur une LED non dimmable, le paramètre 32 sur 1 coupe la variation, en montage 3 fils uniquement.

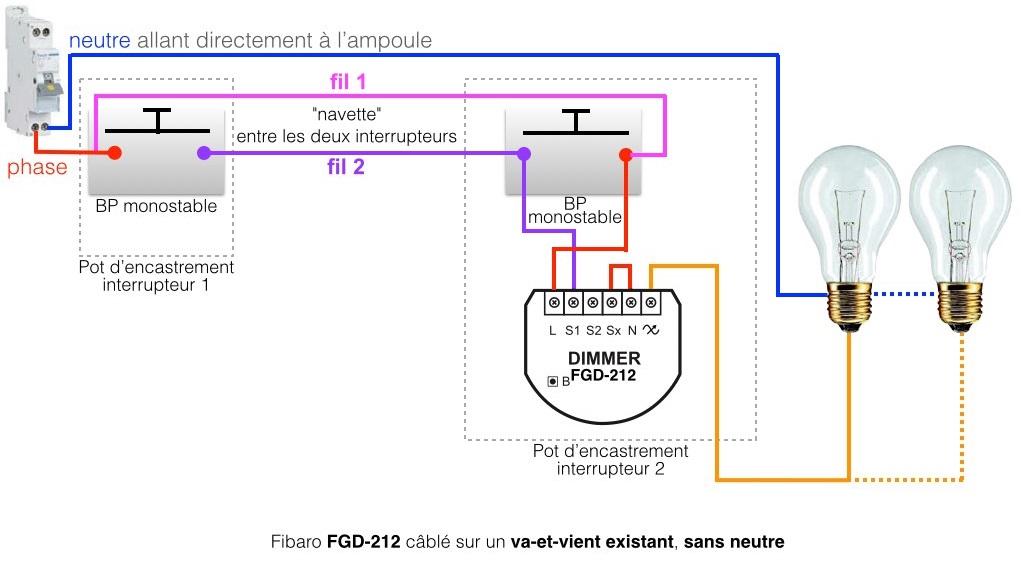

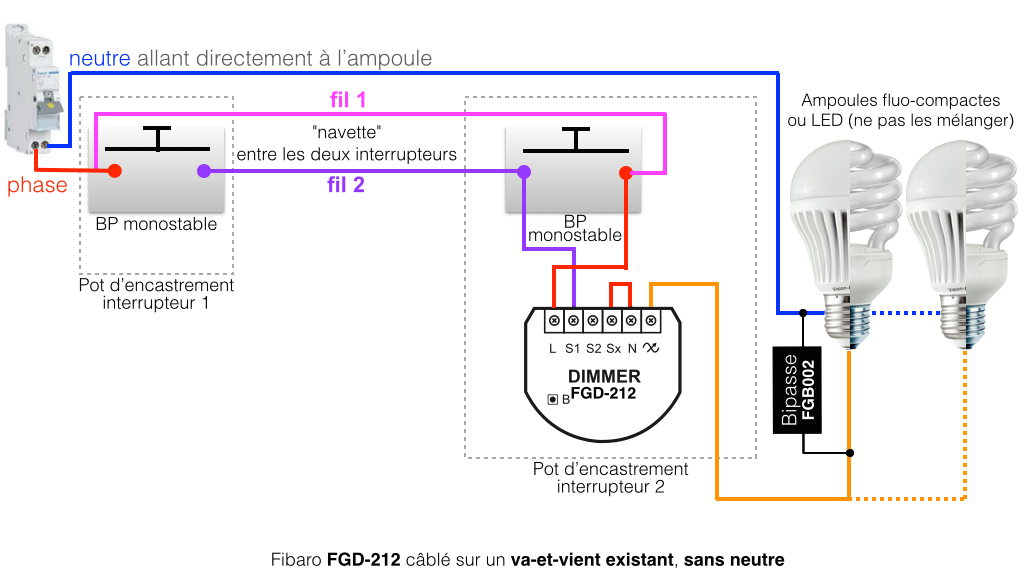

Avec des boutons poussoirs, laissez le paramètre 20 à 0 : un appui court allume ou éteint, un appui maintenu fait varier, un double appui monte à 99 %. Chaque entrée pilote aussi des groupes d’association, jusqu’à 8 appareils par groupe selon le manuel, un point que je développe dans l’article sur les groupes et associations Z-Wave.
Le FGD-212 est-il encore le bon choix ?
Ce tutoriel parlait à l’origine du seul Dimmer 2. Son manuel indique une puce Z-Wave série 500, une génération dépassée par les modules Z-Wave série 800. Sa disponibilité en 2026 varie selon les revendeurs, vérifiez-la avant de bâtir votre projet dessus.
Côté Zigbee, le Sonoff ZBMINIL2 fonctionne sans neutre et sans bypass dès 3 W. Il agit en tout ou rien, sans variation, et ne relaie pas le réseau Zigbee : prévoyez un routeur secteur à proximité. L’Aqara H1 sans neutre remplace directement l’interrupteur mural et s’associe à un interrupteur sans fil Aqara pour le second point de commande.
❌ L’ancienne version de cette page affirmait que le Dimmer 2 gérait sans neutre des ampoules non dimmables. Le manuel constructeur réserve ce fonctionnement au montage 3 fils. Sans neutre, choisissez des lampes dimmables ou un module tout ou rien comme le ZBMINIL2.
Pour choisir votre schéma domotique d’éclairage en va-et-vient, mon arbitrage est simple : si votre box parle déjà Z-Wave, un Dimmer 2 encore disponible fait l’affaire. Si vous partez de zéro, un module Zigbee et un bouton sans fil vous coûtent moins de fils et moins d’heures de pose. Et si vos boîtes n’ont pas de neutre du tout, le guide dédié au bouton simple sans neutre détaille les limites de charge.
Quel module pour la puissance de votre circuit ?
Puissance totale des lampes du va-et-vient : 40 W
Moins de 3 W : aucun des modules cités ne garantit un fonctionnement propre sans neutre. Ajoutez une lampe ou tirez un neutre.
De 3 à 4 W : seul le ZBMINIL2 annonce ce seuil. Le Bypass 2 du Dimmer 2 ne descend qu’à 5 VA.
De 5 à 49 W : ZBMINIL2 sans accessoire, ou Dimmer 2 avec son Bypass 2 obligatoire.
De 50 à 200 W : les deux modules conviennent, le Dimmer 2 ajoute la variation pour des lampes dimmables.
De 201 à 250 W : le Dimmer 2 accepte cette plage pour l’halogène et l’incandescence seulement.
Au-delà de 250 W : hors plage du Dimmer 2. Vérifiez la limite de 6 A du ZBMINIL2 dans sa notice pour votre type de lampe.
FAQ sur le schéma domotique d'un va-et-vient
Comment rendre un va-et-vient connecté ?
Placez un micromodule dans la boîte côté lampe, alimentez-le par une navette et remplacez l'interrupteur distant par un bouton sans fil. Avec un conducteur de plus, le Fibaro Dimmer 2 garde vos deux interrupteurs via S1 et S2.
Un interrupteur connecté peut-il remplacer un inverseur de va-et-vient ?
Oui, à condition de traiter le second point de commande. Aqara associe son interrupteur H1 sans neutre à un interrupteur sans fil posé sur la seconde boîte.
Faut-il un neutre pour domotiser un va-et-vient ?
Non pour des lampes dimmables d'au moins 50 W avec le Dimmer 2 (5 VA avec son bypass), ou dès 3 W avec le ZBMINIL2. Oui si vous voulez piloter des LED non dimmables avec le Dimmer 2.
Peut-on ajouter une lampe sur un va-et-vient domotisé ?
Oui, en parallèle sur le retour lampe, sans mélanger deux technologies d'ampoules et sans dépasser 250 W au total pour le Dimmer 2.
