Présentation
Description
Le contrôleur FIBARO RGBW est un contrôleur RGB/RGBW universel, compatible Z-Wave.
Le contrôleur FIBARO RGBW utilise un signal de sortie PWM, ce qui lui permet de contrôler les LED, les bandes RGB, les bandes RGBW, les lampes halogènes et les ventilateurs.
Les dispositifs contrôlés peuvent être alimentés par 12 ou 24 VDC.
En outre, l'appareil prend en charge jusqu'à quatre capteurs analogiques 0V - 10V, tels que des capteurs de température, des capteurs d'humidité, des capteurs de vent, des capteurs de qualité de l'air, des capteurs de lumière, etc.
Tous les terminaux IN et OUT peuvent être configurés par l'utilisateur pour le contrôle par LED ou la lecture de signaux 0V-10V.
Les caractéristiques les plus importantes
- Compatible avec tout contrôleur Z-Wave
- Contrôle avancé par microprocesseur
- Différents modes de fonctionnement
- Fonctionnalité de mesure active de la puissance et de l'énergie
- Plusieurs préréglages de couleurs
- Élément actif : transistor
- À installer dans des boîtes d'interrupteurs murales standard
| Cet appareil peut être utilisé avec tous les appareils certifiés Z-Wave et devrait être compatible avec de tels appareils fabriqués par d'autres fabricants. |
Charges prises en charge
Le contrôleur FIBARO RGBW peut contrôler :
- des bandes RVB alimentées en 12 / 24VDC
- des bandes RGBW alimentées en 12 / 24 VCC
- des bandes de LED, des ampoules, etc. alimentées en 12 / 24VDC
- des lampes halogènes alimentées en 12 / 24VDC
- Ventilateurs à faible puissance de sortie alimentés en 12 / 24VDC
Caractéristiques supplémentaires :
- Lecture du signal des capteurs 0-10V
- lecture des signaux des potentiomètres 0-10V et gestion des sorties en conséquence
- contrôlées par des interrupteurs momentanés ou à bascule
Installation
Activation de base
- Avant l'installation, déconnecter l'alimentation en tension.
- Connecter le contrôleur FIBARO RGBW conformément à l'un des schémas de câblage (connecter d'abord les sorties et/ou les entrées, puis l'alimentation en tension).
- Placer l'antenne.
- Allumez la tension.
- Ajouter le dispositif au réseau Z-Wave.
Avertissements :
|
Schémas de câblage
- 12/24VDC - signal d'alimentation
- GND - signal de mise à la terre de l'alimentation
- IN1 - libre de potentiel / entrée 0-10V 1
- IN2 - libre de potentiel / entrée 0-10V 2
- IN3 - libre de potentiel / entrée 0-10V 3
- IN4 - libre de potentiel / entrée 0-10V 4
- R - sortie affectée à IN1
- G - sortie affectée à IN2
- B - sortie affectée à IN3
- W - sortie affectée à IN4
Connexion pour l'éclairage halogène :
Schéma de câblage des capteurs 0-10V :
Schéma de câblage de la bande RGBW :

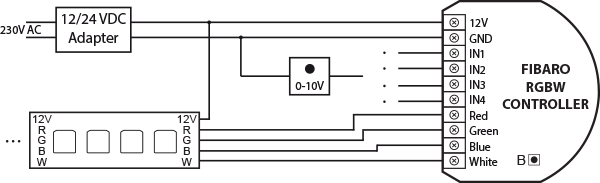

Schéma de câblage de la bande RGBW avec potentiomètre 0-10 V :
Réseau Z-Wave
Suppression du réseau
Suppression (Exclusion) – mode d’apprentissage de l’appareil Z-Wave permettant de supprimer un appareil d’un réseau Z-Wave existant.
| Supprimer l'appareil du réseau Z-Wave restaure les paramètres par défaut de l'appareil |
Pour supprimer un appareil du réseau Z-Wave :
- Connecter l'alimentation électrique à l'appareil
- Placez le contrôleur RGBW dans le rayon d'action direct de votre contrôleur Z-Wave.
- Mettez le contrôleur principal en mode suppression (voir le manuel du contrôleur).
- Appuyez rapidement, trois fois, sur le bouton B ou l'interrupteur connecté à l'une des entrées.
- Attendez la fin du processus de retrait
- La réussite du retrait sera confirmée par le message du contrôleur Z-Wave
Ajout au réseau Z-Wave
Ajout (inclusion) – Mode d’apprentissage de l’appareil Z-Wave, permettant d’ajouter l’appareil à un réseau Z-Wave existant.
Pour ajouter manuellement un appareil au réseau Z-Wave :
- Connecter l'alimentation électrique à l'appareil
- Placez le contrôleur RGBW dans le rayon d'action direct de votre contrôleur Z-Wave.
- Mettez le contrôleur principal en mode ajout (voir le manuel du contrôleur).
- Appuyez rapidement, trois fois, sur le bouton B ou l'interrupteur connecté à l'une des entrées.
- Attendez la fin du processus d'ajout
- La réussite de l'ajout sera confirmée par le message du contrôleur Z-Wave
| Si le module n'a pas été ajouté, réinitialisez le module et répétez la procédure d'ajout. |
Utilisation de l'appareil
Consommation d'énergie
Le contrôleur FIBARO RGBW permet de surveiller activement la consommation d'énergie et d'électricité. Les données sont envoyées au contrôleur Z-Wave principal, par exemple Home Center. La mesure est effectuée par la technologie de micro-contrôleur la plus avancée, garantissant une exactitude et une précision maximales.
Puissance électrique active - puissance que le récepteur d'énergie transforme en travail ou en chaleur. L'unité de puissance active est le Watt [W].
Énergie électrique - énergie consommée par un appareil pendant une période donnée. Les consommateurs d'électricité dans les ménages sont facturés par les fournisseurs sur la base de la puissance active utilisée dans une unité de temps donnée. Elle est le plus souvent mesurée en kilowattheures [kWh]. Un kilowattheure est égal à un kilowatt de puissance consommée sur une période d'une heure, 1kWh = 1000Wh.
Réinitialisation de la mémoire de consommation :
Le régulateur RGBW permet d'effacer les données de consommation stockées de deux manières :
- en réinitialisant l'appareil
- en choisissant l'option de réinitialisation de la mémoire de consommation dans l'interface du contrôleur Z-Wave.
Réinitialisation aux valeurs d’usine
La procédure de réinitialisation vous permet de restaurer le périphérique aux paramètres d’usine, ce qui entraîne la suppression de toutes les informations d’attribution de réseau et de tous les paramètres de configuration.
Pour restaurer le périphérique aux paramètres d’usine :
- Déconnecter l'alimentation électrique de l'appareil
- Appuyer sur le bouton B et le maintenir enfoncé
- Connecter l'alimentation à l'appareil tout en maintenant le bouton B enfoncé
- Relâcher le bouton B
- Le canal B (bleu) s'allume
- Déconnecter l'alimentation de l'appareil
| La réinitialisation du périphérique n'est pas une méthode recommandée pour le retirer du système. Utilisez la procédure de réinitialisation uniquement si le contrôleur est manquant ou endommagé. Pour retirer le périphérique en toute sécurité, nous vous recommandons d'effectuer une procédure de suppression du périphérique à partir de Réseaux Z-Wave. |
Modes de fonctionnement
Sélection du mode de fonctionnement
Le contrôleur FIBARO RGBW offre des modes de fonctionnement entièrement configurables. Le mode de fonctionnement est défini lors de la première configuration dans l'interface Home Center 2.
Les autres contrôleurs principaux nécessitent un réglage spécifique du paramètre 14.
Modes de fonctionnement du FIBARO RGBW Controller :
- RGB/RGBW - contrôle les bandes RGBW/RGB/LED ou les lumières halogènes en fonction des signaux des interrupteurs connectés aux entrées I1-I4. L'utilisateur peut définir précisément la couleur de l'éclairage.
- IN/OUT - Toutes les entrées I1 - I4 et les sorties R, G, B, W peuvent être configurées indépendamment par l'utilisateur. Selon la configuration, l'appareil sera présenté dans l'interface Home Center 2 comme un capteur ou un gradateur. L'utilisateur définit le type de capteur et sa plage de fonctionnement. Si un canal donné fonctionne en mode OUT, l'utilisateur peut contrôler par exemple la luminosité d'une LED ou d'une lampe halogène.
Le dispositif peut être contrôlé par des interrupteurs momentanés ou à bascule.
Le contrôleur FIBARO RGBW peut servir de module d'entrée 0-10V et fonctionner avec n'importe quel capteur 0-10V, par exemple des capteurs de température, des capteurs de vitesse/direction du vent, des capteurs de qualité de l'air, des capteurs de lumière, etc.
Mode de fonctionnement RGB/RGBW
Le contrôleur FIBARO RGBW dispose de 4 entrées contrôlables I1-I4, configurées par défaut pour fonctionner avec des boutons-poussoirs.
Chaque entrée contrôle le canal désigné, c'est-à-dire que :
- I1 contrôle le canal R
- I2 contrôle le canal G
- I3 contrôle le canal B
- I4 contrôle le canal W
Le contrôle des entrées I1-I4 s'effectue en connectant le fil de terre (GND) au canal spécifié.
En outre, les 14 réglages du paramètre permettent le type de contrôle manuel suivant :
- Mode NORMAL - contrôle de la sortie assignée à la borne d'entrée donnée. Dans ce mode, les sorties sont contrôlées indépendamment les unes des autres, ce qui permet par exemple de régler librement la saturation de chaque couleur. Un double clic permet de régler la saturation d'un canal donné à 100 %. Ce mode de fonctionnement fonctionne avec les interrupteurs momentanés et les interrupteurs à bascule.
- Mode BRIGHTNESS (LUMINOSITÉ) - toutes les sorties sont contrôlées ensemble, c'est-à-dire qu'un seul interrupteur contrôle la luminosité de tous les canaux en même temps. Ce mode de fonctionnement fonctionne avec des interrupteurs momentanés et à bascule.
- Mode RAINBOW (arc-en-ciel) - toutes les sorties sont contrôlées ensemble, ce qui permet d'obtenir un spectre de couleurs complet. Le mode RAINBOW fonctionne uniquement avec des interrupteurs momentanés.
Mode IN/OUT
Le contrôleur FIBARO RGBW dispose de 4 entrées analogiques contrôlables I1 - I4, permettant l'interprétation de signaux analogiques 0-10V.
Cette fonctionnalité peut être utilisée avec des capteurs analogiques et des potentiomètres.
De plus, en mode IN/OUT, toutes les entrées et sorties peuvent être configurées indépendamment, par exemple I1 peut être configurée comme entrée de capteur 0-10V et I2-I4 peut contrôler des bandes de LED ou des lampes halogènes.
Une autre option consiste à configurer I1 comme entrée 0-10V et à y connecter un potentiomètre 0-10V, et à connecter les lampes halogènes à la sortie R.
En même temps, les autres entrées peuvent fonctionner avec des capteurs 0-10V.
