Présentation
À propos du compteur d'énergie ZigBee NOUS D4Z
Le NOUS D4Z est un compteur de mesure de consommation énergétique Zigbee conçu pour les installations triphasées, idéal pour un suivi précis de votre consommation électrique.
Grâce à sa pince ampèremétrique, il mesure la consommation en temps réel et transmet les données à votre passerelle domotique Zigbee.
Compatible avec Home Assistant, Zigbee2MQTT et Tuya, il permet une analyse détaillée de votre consommation et une gestion optimisée de votre énergie.
Facile à installer, il est parfait pour les maisons, les entreprises et les installations industrielles.
Adoptez le NOUS D4Z pour un contrôle intelligent et efficace de votre consommation électrique !
Présentation

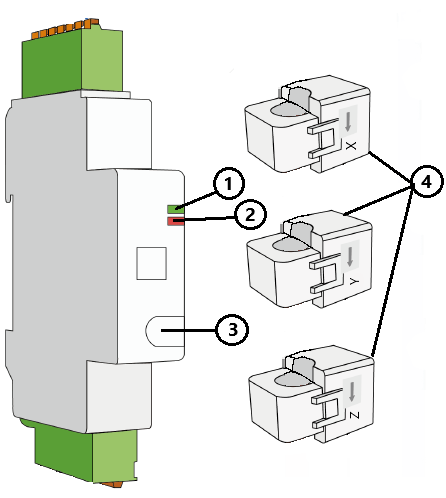

Description :
| N° | Nom | Description |
| 1 | Voyant d'état | Indique l'état actuel de l'appareil |
| 2 | Voyant d'alarme | |
| 3 | Bouton | Un appui long (de 5 à 7 secondes) réinitialise les paramètres du module et la connexion au réseau Zigbee. |
| 4 | Pinces ampèremétriques |
Installation et câblage
| RISQUE D’ÉLECTROCUTION ! IL EST FORTEMENT RECOMMANDÉ DE FAIRE APPEL À UN ÉLECTRICIEN QUALIFIÉ. COUPEZ ET SÉCURISEZ LE DISJONCTEUR DE VOTRE INSTALLATION ÉLECTRIQUE ET VÉRIFIEZ L’ABSENCE DE TENSION À L’AIDE D’UN TESTEUR AVANT TOUTE OPÉRATION SUR LE CÂBLAGE. VERROUILLEZ SI POSSIBLE L'ACCÈS AU DISJONCTEUR. EN Tout CAS Indiquez SUR LE TABLEAU électrique : "NE PAS REBRANCHER ! EN TRAVAUX !" |
- Installer la partie principale du D4Z
- La mesure de tension doit correspondre à la mesure de courant – Vx (Ix) ; Vy (Iy) ; Vz (Iz) – pour mesurer correctement les données électriques.
| Le branchement erroné du câble bleu de la borne N aux conducteurs de phase peut endommager le produit. |

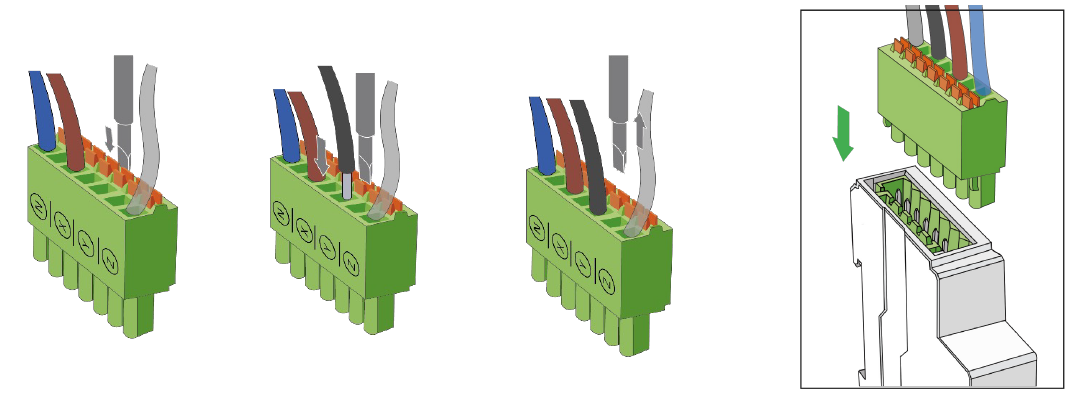

- Installer le connecteur de tension

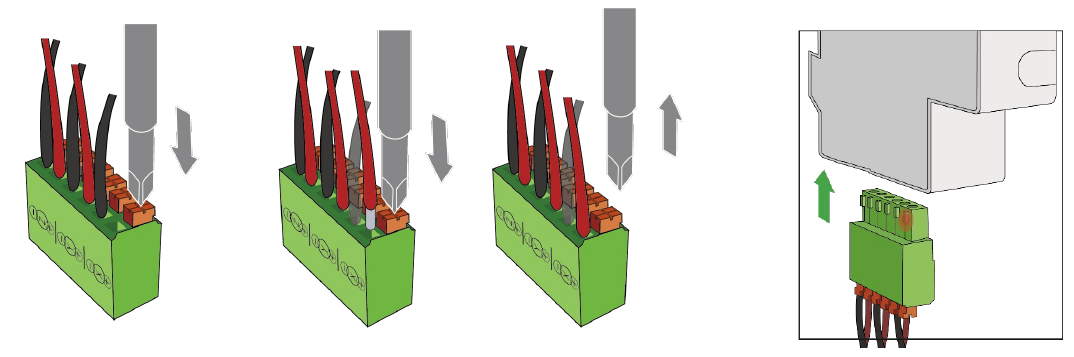

- Installer le connecteur du transformateur de courant

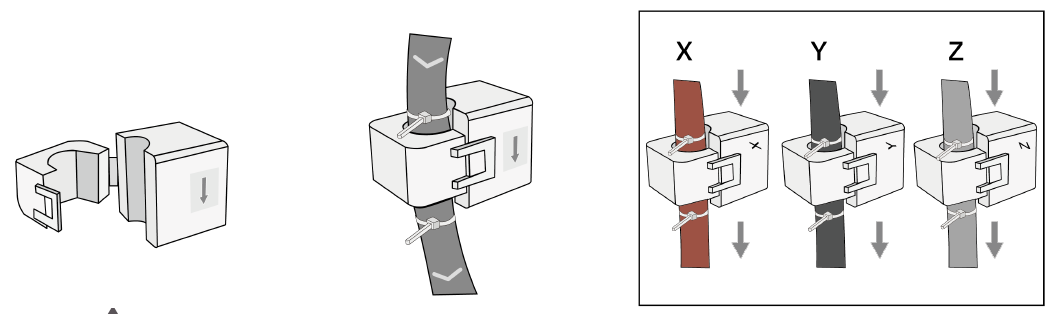

- Installer le transformateur de courant
| Pour garantir la précision des mesures, il est recommandé de maintenir le conducteur adhérent au corps du TC par deux sangles de fixation (voir figure). Assemblez correctement la phase correspondante à la ligne du TC (par exemple, L1 avec TC1). |
Ajout à votre système domotique
- L'appairage du module devra se faire à moins de 2 m (sans obstacle) de la passerelle ou adaptateur ZigBee. Une fois l'appairage effectué, vous pourrez installer le module à l'emplacement souhaité.
- Activez le mode d'ajout / inclusion de périphérique ZigBee sur votre passerelle / box domotique :
- Avec passerelle Tuya Smart / Smart Life / Lidl Home :
- Si vous n'avez pas encore configuré votre passerelle Tuya, suivez d'abord le manuel en français de la passerelle ZigBee WiFi Tuya Smart Life
- Cliquez sur la passerelle ZigBee puis, en bas du menu, sur "Ajouter un sous-appareil".
- Avec passerelle Tuya Smart / Smart Life / Lidl Home :
-
- Avec passerelle Sonoff eWelink :
- Si vous n'avez pas encore configuré la passerelle ZigBee Sonoff, suivez d'abord le manuel en français de la passerelle ZigBee WiFi pour eWelink Sonoff SNZB-BRIDGE
- Cliquez sur la passerelle ZigBee ("Bridge") puis sur "Ajouter"
- Avec passerelle Sonoff eWelink :
-
- Sur Jeedom :
- Vous devez disposer d'un dongle ZigBee et avoir préalablement installé et configuré le plugin ZigBee (voir notre manuel : Installation, configuration et utilisation du plugin ZigBee)
- Allez dans le plugin ZigBee puis cliquez sur "Inclusion".
- Sur Jeedom :
-
- Sur eedomus+ :
- Vous devez avoir préalablement connecté un Dongle ZigBee ZiGate
- Cliquez sur "Configuration" puis sur la eedomus et "Configurer". Dans l'onglet ZiGate, cliquez sur "Permit Join".
- Sur eedomus+ :
-
- Sur Homey : Dans le menu Appareils appuyez sur le bouton + en haut à droite, cherchez l'app Homey puis sélectionnez zigbee et suivez les instructions (le délai d'ajout peut être long).
-
- Sur une Amazon Echo dotée du ZigBee : Dans l'application Alexa, appuyez sur "Ajouter un appareil" puis, tout en bas de la liste, choisissez "autres" et suivez les instructions.
-
- Si vous utilisez une autre passerelle ou logiciel domotique, veuillez consulter son manuel afin de connaitre sa procédure d'appairage ZigBee.
- Alimentez le module.
- Si le voyant du module ne clignote pas déjà, appuyez au moins 5 à 7 secondes sur son bouton jusqu'à ce que son voyant LED clignote.
- Votre logiciel domotique doit vous confirmer la détection du module puis vous guider pour terminer son ajout.
| L'utilisation du produit dépend du logiciel domotique utilisé, veuillez consulter la documentation de ce logiciel pour en savoir plus. |
