Quels sont les différents types d’interrupteurs ?

Legrand range parmi les interrupteurs les plus courants trois modèles : le simple, qui commande un éclairage, le double, qui en commande deux, et le va-et-vient, qui commande un même éclairage depuis deux endroits. Ce classement par usage aide à la pose. Pour la domotique, les différents types d’interrupteurs se trient autrement : par leur mécanisme, puis par le nombre de conducteurs qu’ils coupent. Je vous donne les deux grilles, et ce qu’elles changent au réglage d’un module.

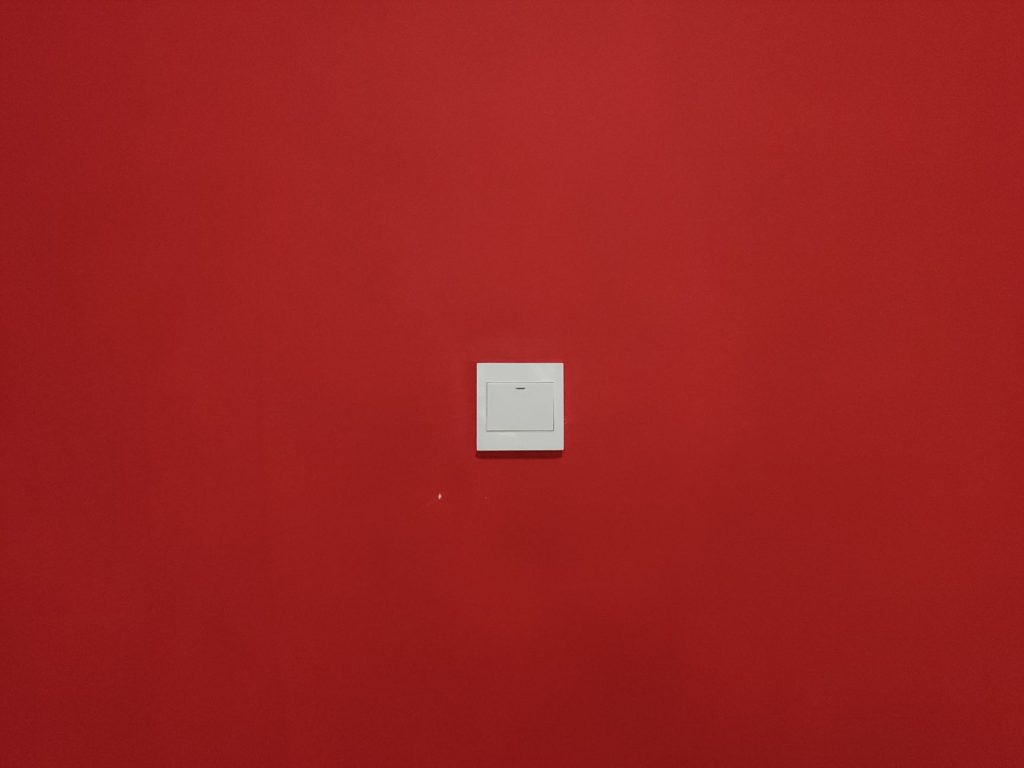

Monostable ou bistable : quelle différence ?

Un interrupteur monostable ne connaît qu’une position stable. Vous appuyez, le contact change, vous relâchez, un ressort de rappel le ramène au repos. C’est le bouton poussoir. Legrand précise qu’il s’actionne toujours dans le même sens, alors qu’un interrupteur classique se lève ou se baisse selon l’état de la lampe.

Le poussoir existe en deux versions de contact. La plus répandue, dite normalement ouverte (NO), ne laisse passer le courant que pendant l’appui : c’est le principe du bouton de sonnette. La version normalement fermée (NF) fait l’inverse et coupe le circuit pendant l’appui, comme le contact d’une porte de réfrigérateur qui éteint la lumière porte fermée.

Un interrupteur bistable garde ses deux positions, ouvert ou fermé, sans ressort. L’interrupteur à bascule d’une chambre en est l’exemple type, tout comme l’inverseur d’un va-et-vient, qui aiguille la phase vers l’une ou l’autre de ses deux bornes de sortie. C’est cet aiguillage qui complique la pose d’un module, comme le montre le schéma domotique en va-et-vient.

Unipolaire ou bipolaire : comment les reconnaître ?

Legrand donne un test simple, à faire disjoncteur coupé et absence de tension vérifiée : si seule la phase, repérée L, arrive sur l’interrupteur, il est unipolaire. Si la phase et le neutre, L et N, y sont raccordés, il s’agit peut-être d’un bipolaire.

La grande majorité des interrupteurs de logement sont unipolaires. Ils coupent seulement la phase, et la lampe éteinte garde le neutre. Le bipolaire coupe les deux conducteurs à la fois et isole totalement l’éclairage. Legrand le conseille dans les lieux humides : cuisine, salle de bain, garage, sous-sol.

Pour vous, en domotique, la conséquence est pratique. Un micromodule posé derrière un interrupteur commute la phase, comme un unipolaire. Si vous remplacez un bipolaire de salle de bain par un module, vous perdez la coupure du neutre : je préfère alors laisser l’interrupteur bipolaire en place et commander la lumière autrement, par un module au tableau par exemple.

Quels interrupteurs pour un même éclairage ?

Le nombre de points de commande décide du matériel. Voici la grille que j’applique, alignée sur les recommandations de Legrand :

• un point : l’interrupteur simple, phase sur la borne L, retour lampe sur l’autre borne ;
• deux points : deux inverseurs de va-et-vient reliés par deux navettes ;
• trois points : un permutateur intercalé entre les deux inverseurs ;
• au-delà : des poussoirs montés en parallèle et un télérupteur, logé au tableau.

Le poussoir double commande deux sources d’éclairage différentes depuis le même interrupteur, et Legrand propose aussi des poussoirs lumineux, dont le voyant permet de repérer la commande dans l’obscurité. Retenez surtout la règle du télérupteur : selon Legrand, il fonctionne exclusivement avec des boutons poussoirs.

Chaque configuration a sa méthode de domotisation, et le télérupteur offre la plus simple : ses poussoirs lisent déjà des impulsions, un module au tableau prend sa place sans toucher aux boîtes. Le détail figure dans l’article pour remplacer un télérupteur par un télévariateur. Je conseille de lire le guide de votre cas avant d’acheter le moindre module.

❌ Un poussoir ne remplace pas un inverseur sur un va-et-vient classique. Sans télérupteur ni module pour interpréter l’impulsion, la lumière ne s’allume que pendant l’appui. Changez le type d’interrupteur uniquement si le récepteur, télérupteur ou module domotique, sait lire des impulsions.

Et les commandes de volets ou les modèles spéciaux ?

La commande de volet roulant filaire réunit deux contacts, un pour la montée, un pour la descente, et un arrêt qui ouvre les deux. Legrand détaille le câblage : phase sur la borne L de la commande, neutre et terre au moteur, deux fils entre la commande et le moteur. Selon la norme NF C 15-100 citée par Legrand, ces volets vont sur un circuit spécialisé, protégé par un différentiel de type AC 30 mA et un disjoncteur d’au moins 16 A.

Vous trouverez aussi le variateur, rotatif ou à bascule, l’interrupteur automatique qui allume à chaque passage devant sa cellule, et l’interrupteur connecté. Ce dernier se divise en deux familles très différentes. L’actionneur coupe réellement le courant de la lampe. L’émetteur, comme le Shelly Plus i4 et ses quatre entrées, ne coupe rien : il envoie un ordre à la box, qui pilote ensuite un autre appareil.

La différence compte au moment de choisir. Un émetteur fonctionne souvent sur pile ou se contente d’une alimentation locale, et il se colle où vous voulez. Un actionneur doit être câblé sur le circuit de la lampe et respecter sa charge. Parmi les différents types d’interrupteurs connectés, je commence toujours par identifier lequel des deux le projet demande, avant même de regarder la marque.

Quel type déclarer à votre module domotique ?

Parmi les différents types d’interrupteurs, le module ne sait pas lequel vous avez posé. C’est l’étape la plus souvent oubliée, et elle explique la majorité des comportements bizarres après une pose. Le module ne devine pas toujours ce que vous avez branché sur ses entrées.

Sur le Fibaro Dimmer 2, le paramètre 20 vaut 0 pour un poussoir, 1 pour un interrupteur à bascule et 2 pour une commande de volet, où S1 augmente la luminosité et S2 la diminue. En mode bascule, le manuel indique que chaque changement de position déclenche une action. Un poussoir déclaré en bascule allume donc à l’appui et éteint au relâchement. Pour un volet, le mode dédié d’un micromodule spécialisé se choisit avec le comparatif des micromodules pour volets roulants. Le paramètre 22 permet l’inverse : caler l’état de la lampe sur la position du levier, utile quand vous tenez à ce que « bas » veuille toujours dire éteint.

✅ Notez le type exact de chaque interrupteur, poussoir ou bascule, unipolaire ou bipolaire, avant de démonter quoi que ce soit, et photographiez les bornes. Cette fiche vous sert au moment de régler le module, et elle évite de chercher pendant une heure pourquoi la lumière s’éteint toute seule.
