Description

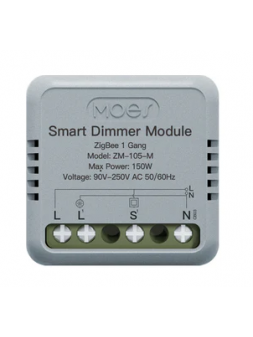

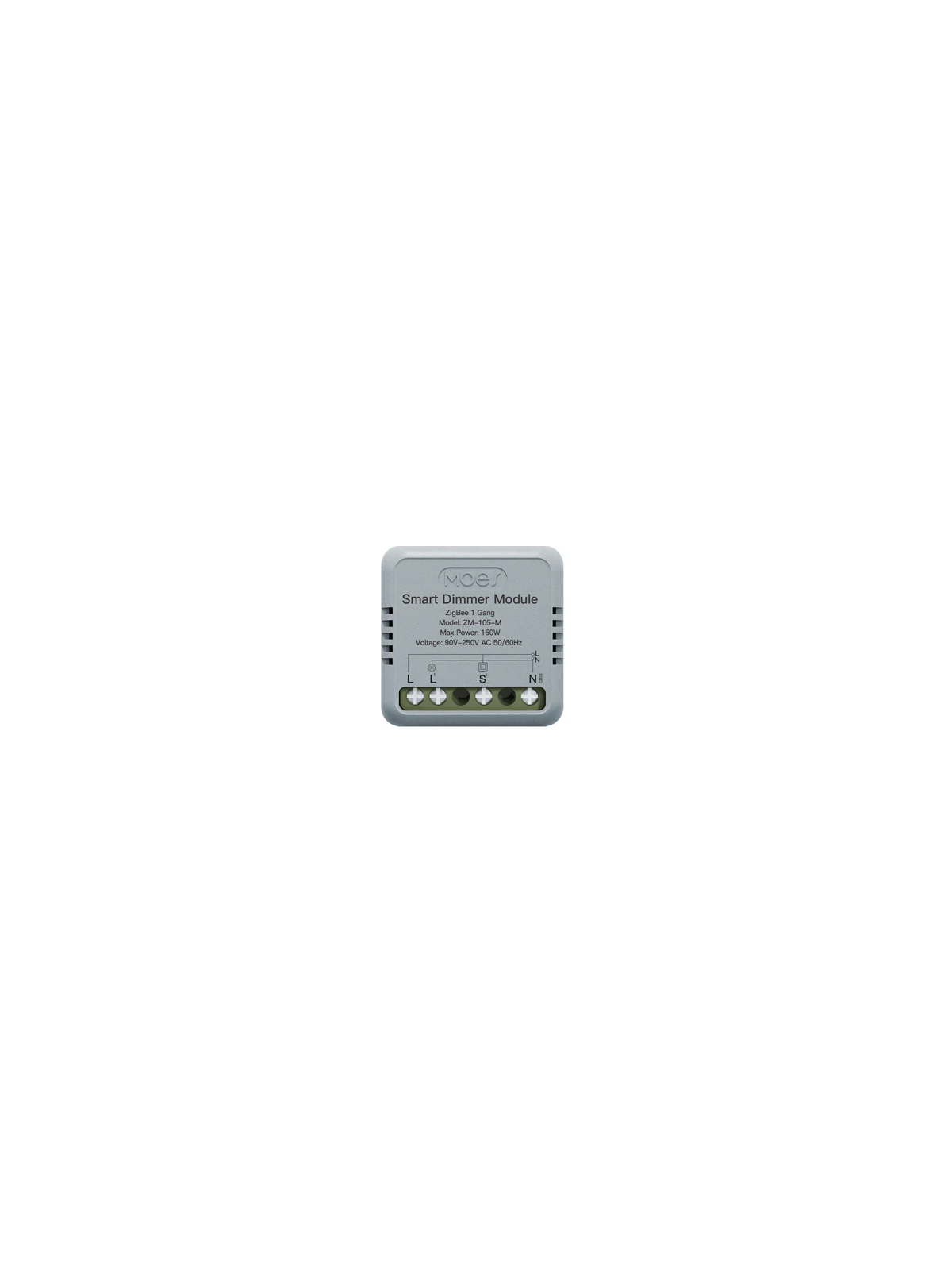

Le ZM-105-M est la version mini du variateur Zigbee MOES : 40 × 40 mm, de quoi tenir derrière un interrupteur dans une boîte peu profonde où les modules classiques ne rentrent pas. Il rend un circuit d’éclairage variable et pilotable depuis l’application ou une box domotique.
Câblage

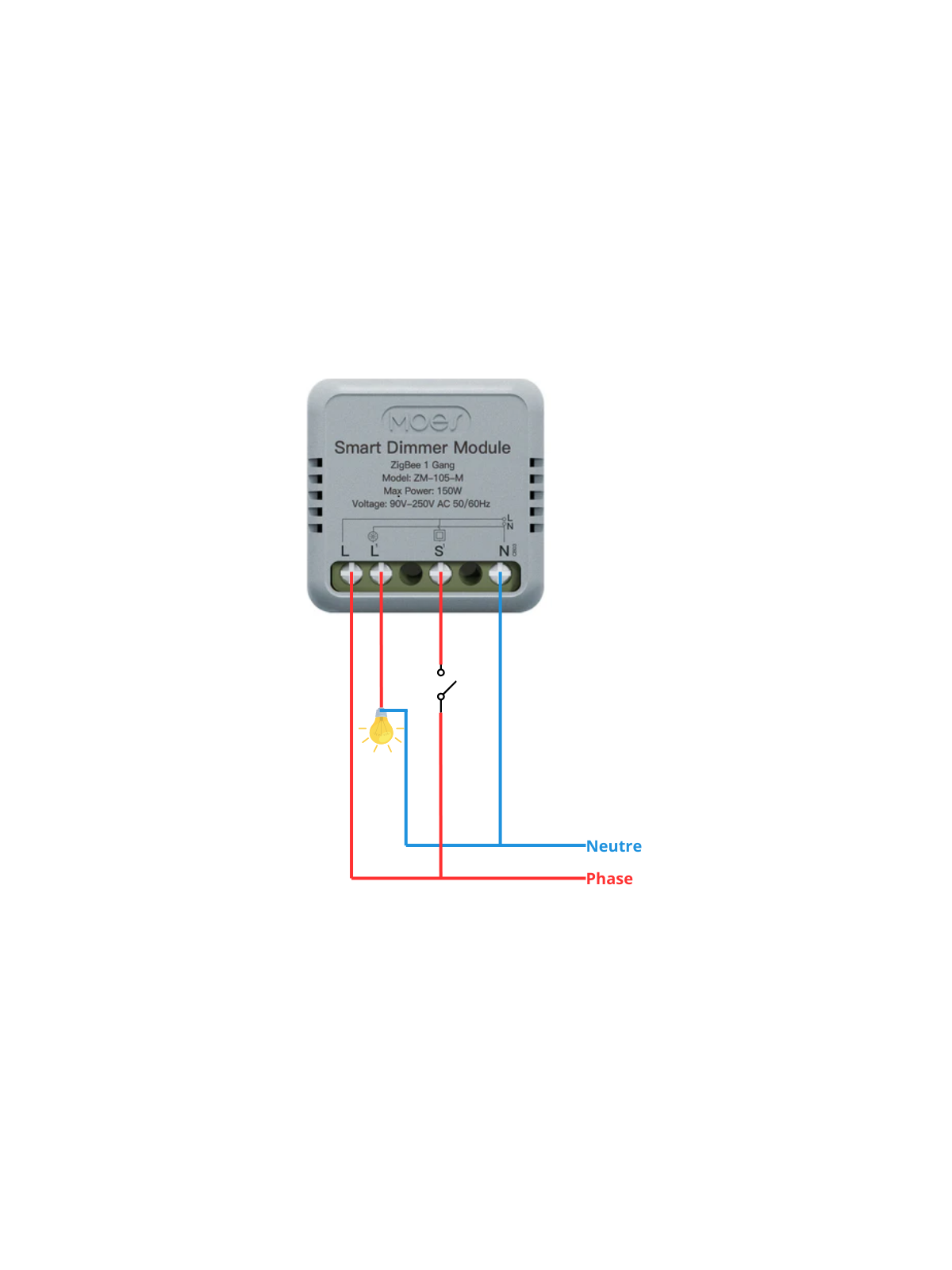

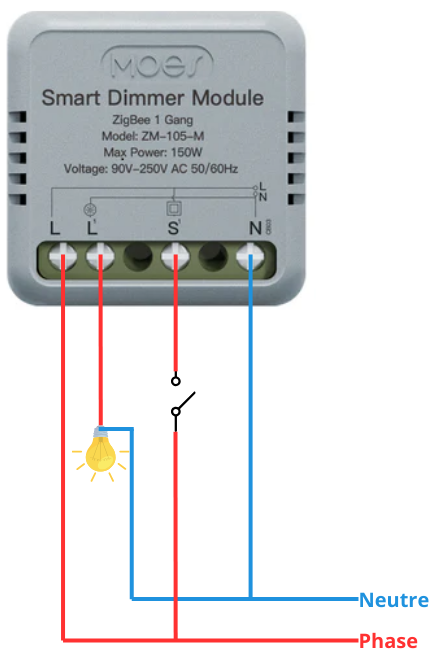

Quatre bornes : L pour la phase, N pour le neutre, L1 pour la sortie vers la lampe, S1 pour l’interrupteur. Le manuel donne deux montages : avec un interrupteur sur S1, ou sans interrupteur. Le neutre est obligatoire. Un bouton de réinitialisation se trouve sur le module. Travaux disjoncteur coupé et absence de tension vérifiée ; le fabricant recommande un électricien qualifié.
Le manuel prévoit un bouton poussoir, tout en décrivant une remise à zéro par vingt basculements pour un interrupteur à bascule, contre dix appuis pour un poussoir. Pour une variation confortable au mur, le poussoir donne le montage le plus logique : appui court pour allumer, appui long pour faire varier.
Puissance et ampoules
Il accepte 150 W en 230 V. En LED, cela laisse de la marge pour plusieurs ampoules ; en halogène, on atteint la limite avec deux ou trois lampes. Aucune liste d’ampoules compatibles n’est publiée : choisissez des LED marquées dimmables et testez la variation basse avant de refermer la boîte.
Jeedom, Home Assistant et Tuya
Il fonctionne avec une passerelle Zigbee : application MOES, Smart Life ou Tuya Smart, avec partage de l’appareil et multicontrôle avec un autre interrupteur connecté. L’ancien intitulé de la fiche le donnait aussi compatible Lidl Home, Jeedom et Home Assistant ; sur ces plateformes, passez par un coordinateur Zigbee, plugin Zigbee sur Jeedom ou ZHA et Zigbee2MQTT sur Home Assistant, et vérifiez la prise en charge de ce modèle précis avant l’achat. L’interrupteur mural continue de fonctionner si le réseau tombe.
Pose
Indice IP20, boîte d’encastrement intérieure, de 0 à 40 °C. Son petit format aide, mais laissez de l’air autour : un variateur chauffe un peu en fonctionnement.
Pour choisir entre variateur et télérupteur, voyez le guide du télévariateur.
Fiche technique
| Référence | ZM-105-M-MS |
|---|---|
| Protocole | Zigbee 3.0 |
| Alimentation | 90 à 250 V AC |
| Charge maximale | 150 W en 230 V |
| Neutre | Requis |

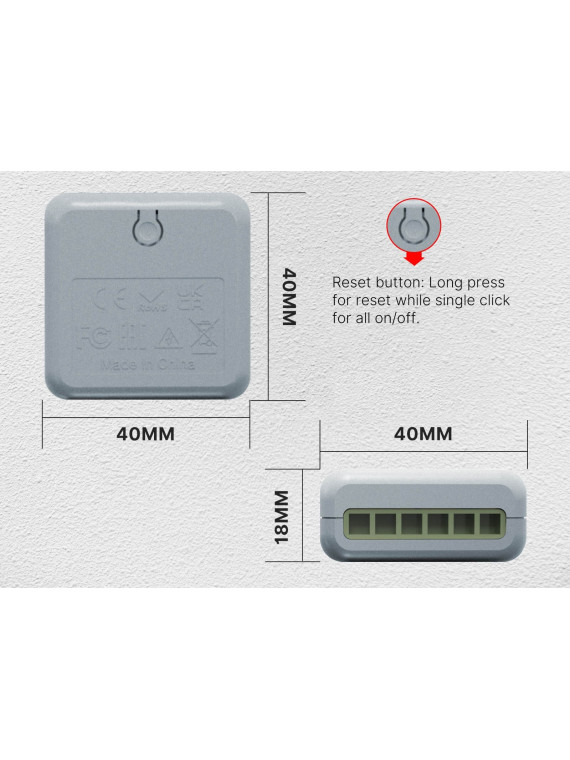

| Dimensions | 40 × 40 × 18 mm |
| Indice de protection | IP20 |
| Température de fonctionnement | 0 à 40 °C |
| Passerelle | Passerelle Zigbee requise |
| Applications | MOES, Smart Life, Tuya Smart |
