Description

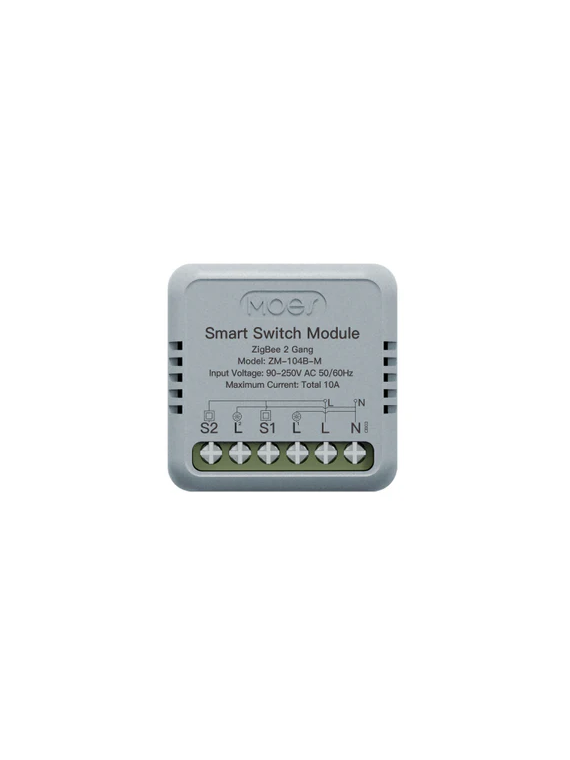

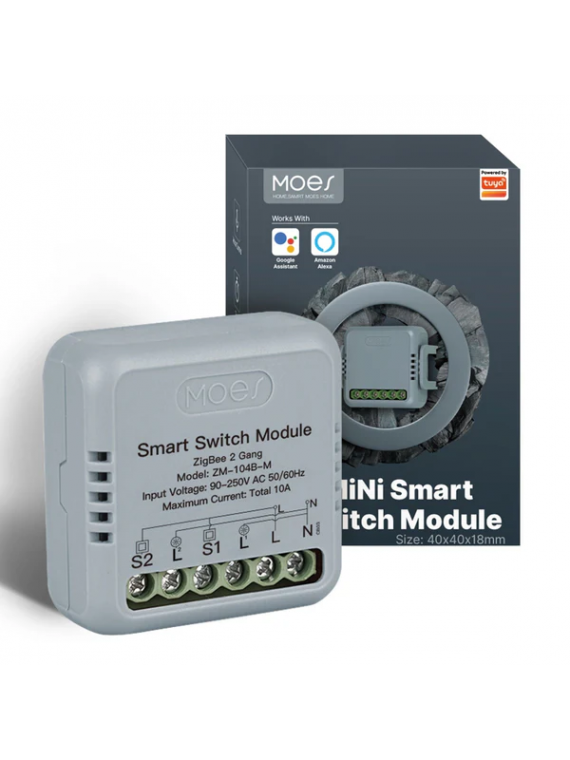

Ce mini module MOES pilote deux circuits indépendants en Zigbee dans un boîtier de 40 × 40 mm, assez petit pour tenir derrière un double interrupteur dans une boîte standard. Il fait partie des modules que l’on retrouve dans les installations Lidl Home et Tuya, parce qu’il coûte peu et garde les interrupteurs existants.
Câblage

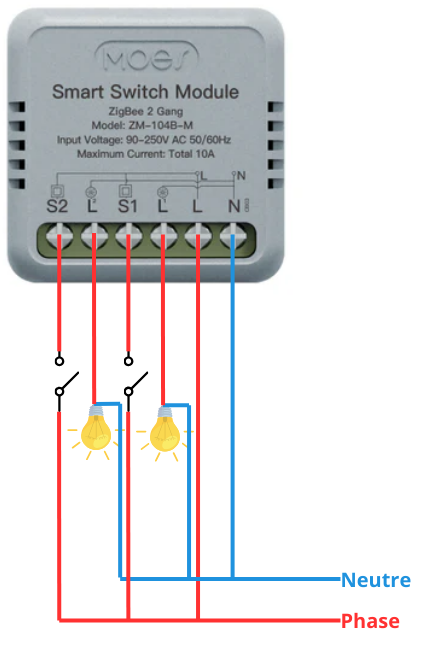

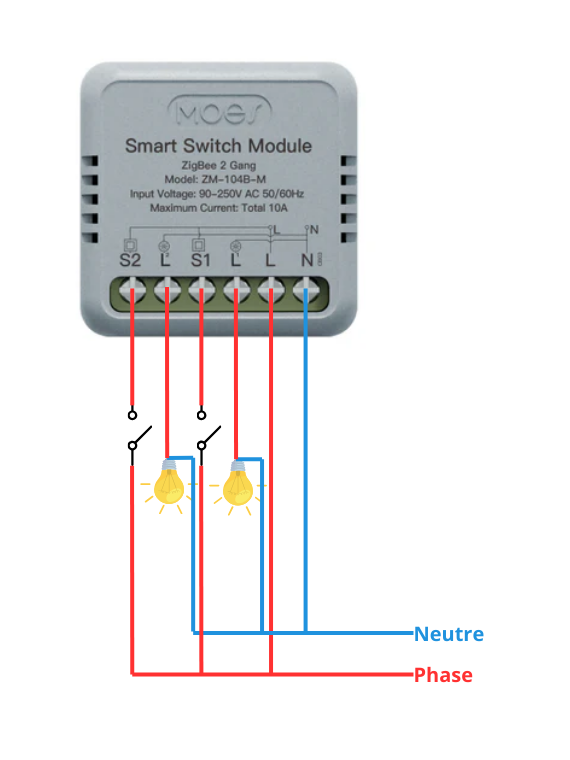

Le module s’alimente par L et N, les deux interrupteurs se raccordent sur S1 et S2, et les deux sorties partent vers les lampes. Le manuel propose trois schémas : deux interrupteurs simples, deux va-et-vient, ou une prise commandée. Il accepte des interrupteurs à bascule ou des poussoirs. Le neutre est obligatoire. Vérifiez le marquage des bornes sur le module lui-même avant de brancher. Travaux disjoncteur coupé et absence de tension vérifiée ; le fabricant recommande un électricien qualifié.
Charge
10 A par canal, mais aussi 10 A au total. Deux circuits d’éclairage ne posent aucun souci. Une prise commandée sur laquelle on branche un radiateur, en revanche, prend presque toute la capacité à elle seule : réservez ce module à l’éclairage et aux petits appareils.
Lidl Home, Tuya, Jeedom
Il nécessite une passerelle Zigbee, vendue à part. Un revendeur le donne compatible Lidl Home ; il fonctionne aussi avec Tuya Smart Life, Alexa et Google Home, et dans Home Assistant ou Jeedom par un coordinateur Zigbee. Zigbee2MQTT expose l’état de chaque canal, le comportement au retour du courant et le type d’interrupteur. L’état après une coupure se règle : allumé, éteint ou dernier état. Réglez-le sur « éteint » pour un éclairage de chambre, et sur « dernier état » pour une lampe que vous voulez retrouver comme vous l’avez laissée.
Réseau
Portée annoncée de 70 mètres en champ libre, bien moins à travers du béton. Évitez la boîte métallique et la proximité d’un four à micro-ondes. La réinitialisation se fait par un appui long sur le bouton du module jusqu’aux bips rapides, ou dix appuis sur un poussoir.
Pour les autres modules on/off, voyez le guide des modules domotiques.
Fiche technique
| Référence | ZRM-104B-M-MS |
|---|---|
| Protocole | Zigbee 3.0 |
| Sorties | 2 canaux on/off |
| Courant | 10 A par canal, 10 A au total |
| Neutre | Requis |
| Interrupteurs compatibles | Bascule, poussoir, va-et-vient |
| Dimensions | 40 × 40 × 18 mm |
| Indice de protection | IP20 |
| Passerelle | Passerelle Zigbee requise |
