Description

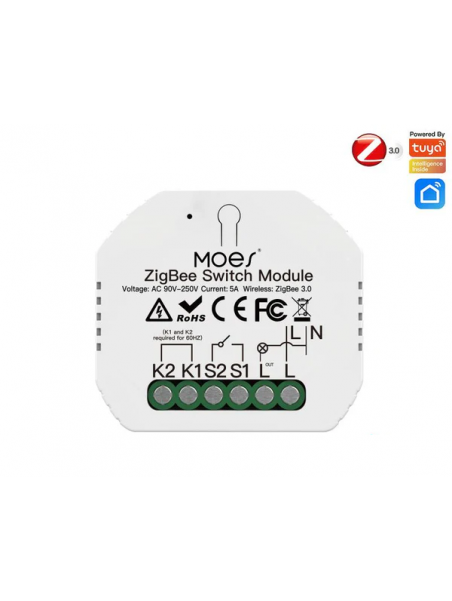

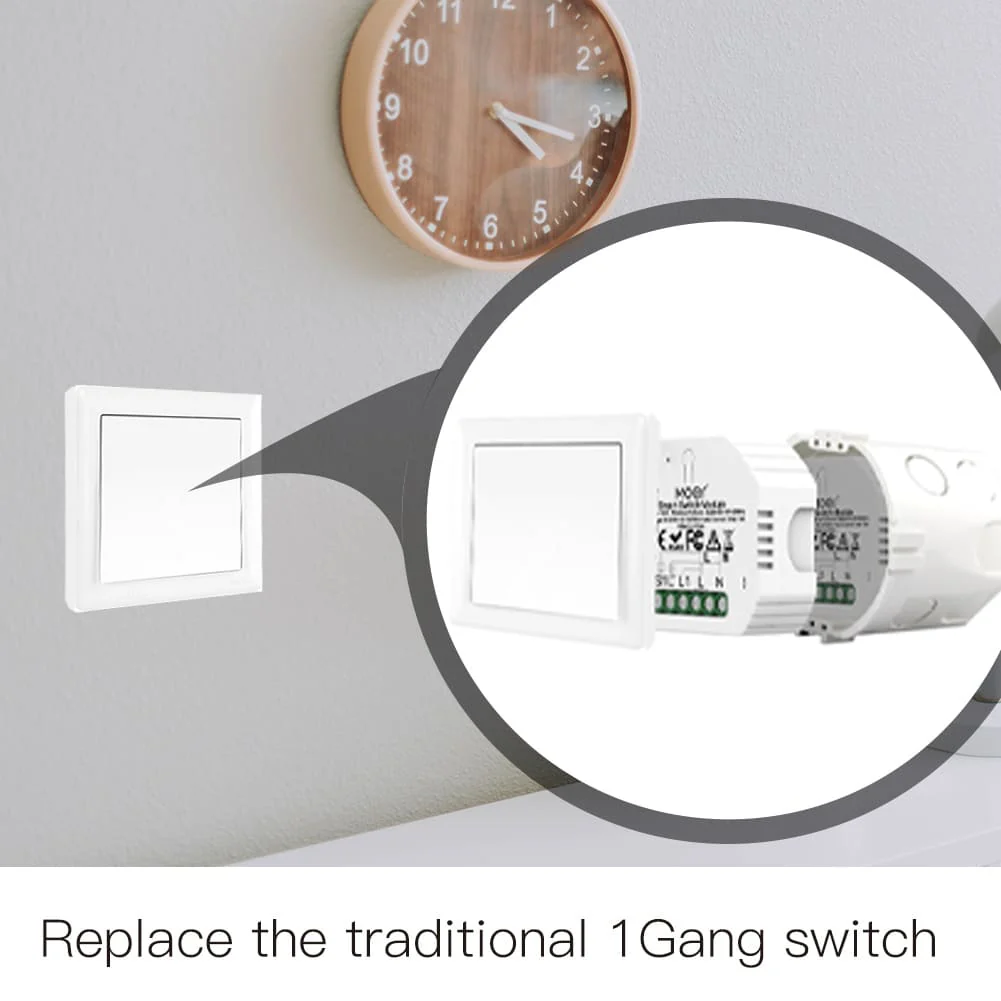

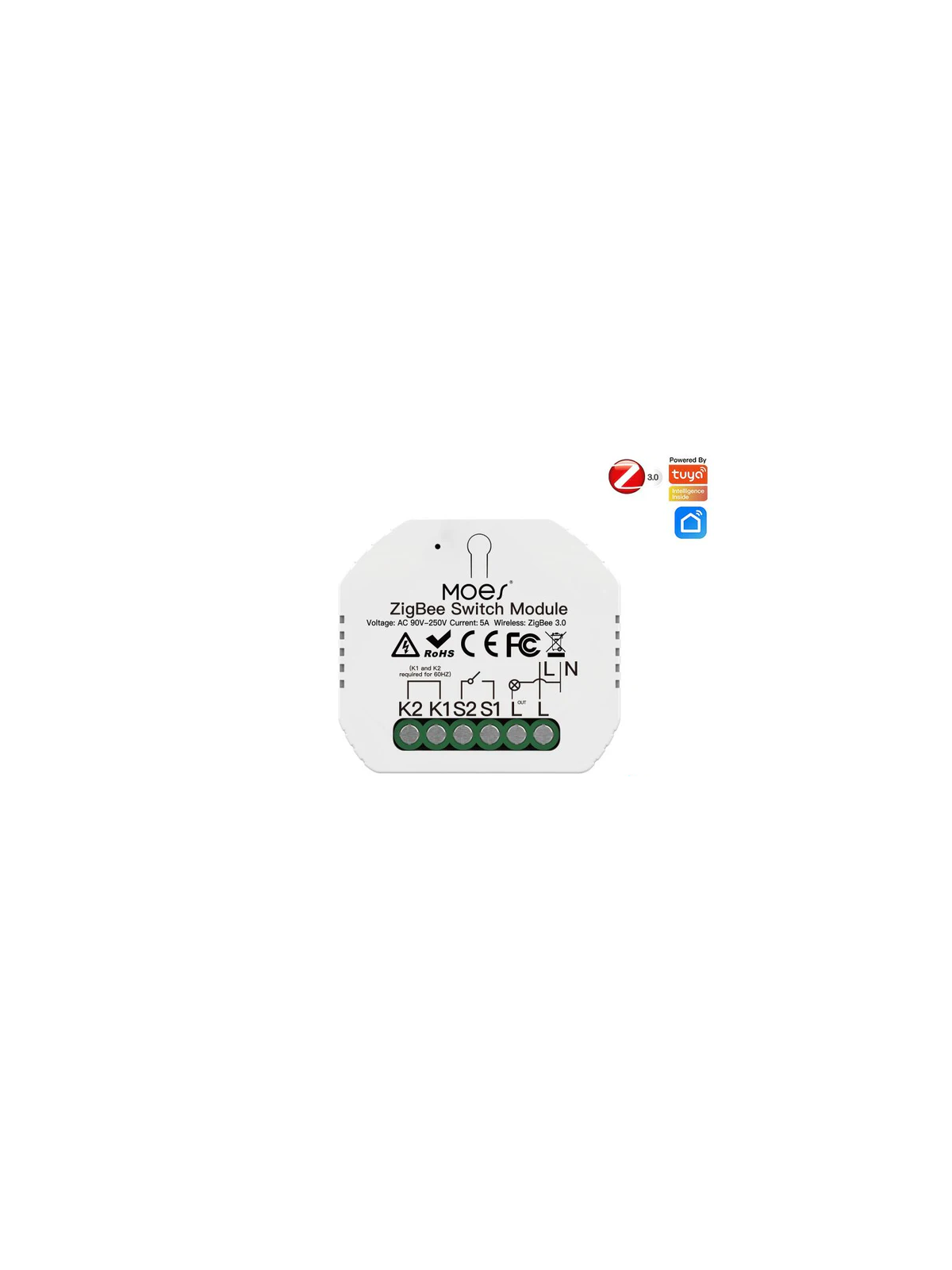

Dans beaucoup de logements anciens, la boîte de l’interrupteur ne contient que la phase et le retour lampe, sans fil neutre. La plupart des micromodules ne s’y installent pas. Le ZM-104-L est prévu pour ce cas : il se loge derrière l’interrupteur existant et rend l’éclairage pilotable en Zigbee sans tirer de nouveau fil.
Comment fonctionne un module sans neutre
Sans neutre, le module s’alimente à travers la lampe elle-même, en laissant passer un très faible courant quand elle est éteinte. Le fabricant indique qu’aucun condensateur n’est nécessaire avec ce modèle. En pratique, les modules sans neutre sont plus sensibles aux très petites charges LED : si une lampe scintille ou luit faiblement éteinte, c’est le symptôme classique. Je n’ai pas trouvé de charge minimale publiée pour cette référence, testez donc avec vos ampoules avant d’équiper toute la maison.
Charge et câblage
La sortie accepte 5 A, soit environ 1150 W en 230 V, largement assez pour un circuit d’éclairage. Le module garde l’interrupteur mural et gère la commande à deux points en va-et-vient. Je n’ai pas lu de nom de bornes pour cette référence : suivez le schéma imprimé sur le module. Le fabricant déconseille la boîte métallique, qui bloque le signal Zigbee. Travaux disjoncteur coupé et absence de tension vérifiée ; sans neutre, on intervient souvent sur des installations anciennes, et un électricien vérifiera l’état des fils en même temps.
Réseau
Il nécessite une passerelle Zigbee Tuya, et s’utilise avec l’application MOES, Tuya Smart ou Smart Life, et à la voix via Alexa et Google Home. Un point à connaître : un module sans neutre fait rarement office de répéteur Zigbee, prévoyez des modules sur secteur ou des prises Zigbee pour le maillage si la passerelle est loin.
Usages
Programmation horaire, compte à rebours, pilotage à distance et scénarios. Il fonctionne de -10 à 40 °C, en boîte d’encastrement intérieure, derrière un interrupteur simple ou un va-et-vient.
Pour les cas de câblage sans neutre, voyez le guide de l’interrupteur sans neutre.
Fiche technique
| Référence | ZM-104-L-MS |
|---|---|
| Protocole | Zigbee 3.0 |
| Sorties | 1 canal on/off |
| Alimentation | 90 à 250 V AC |
| Charge maximale | 5 A |
| Neutre | Non requis |
| Condensateur | Non requis selon le fabricant |
| Indice de protection | IP20 |
| Température de fonctionnement | -10 à 40 °C |
| Passerelle | Passerelle Zigbee requise |
